大空间消防给水设计施工方案图CAD图纸(喷水灭火系统)

资料介绍：该项目系统为配置自动扫描射水高空水炮灭火装置的大空间智能型主动喷水灭火系统系统的灭火装置采用ZSS-25型，其各项技术参数如下：
工作电压：交流220V±10%
标准射水流量：5L/s
标准工作压力：0.60MPa保护半径：≤20m
灭火性能原理：本装置采用先进的红外传感技术，中央电脑控制技术和机电一体化技术，全天候、全方位自动检测其保护范围内的一切火情。火灾发生时，装置立即启动，发出信号到消防控制中心，实行报警，同时对火源进行扫描，确定火源方位后，中央控制器发出指令，启动水泵，打开阀门，对准火源自动射水灭火。
火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后，重新回到监视状态。


设计内容：共享空间消防布置平面设计、灭火装置安装设计等。

图纸共1张。

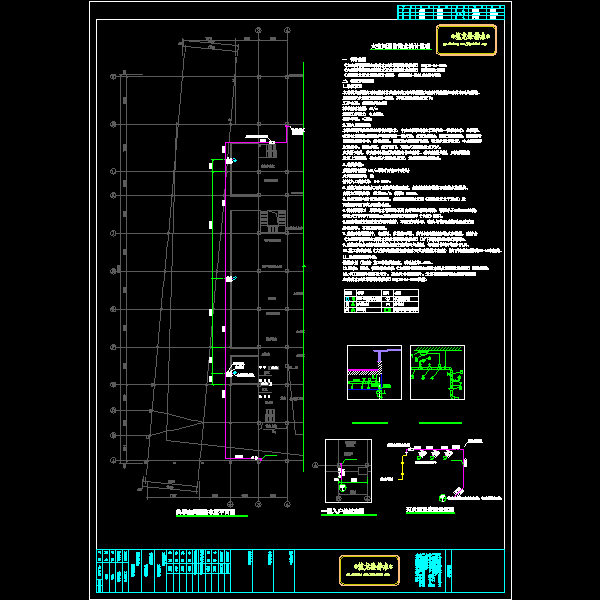

灭火装置安装示意图

模拟末端试水装置示意图
