22层商业住宅楼建筑给排水CAD施工图纸(自喷系统原理图)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:15000平方米
  • 建筑地上层数:22层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:四区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级,中危险级Ⅰ级
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计说明
  • 生活给水系统原理图
  • 消防系统 原理图
  • 自喷系统原理图
  • 生活排水系统原理图
  • 一层给排水及消防平面图
  • 一层自喷平面图
  • 二层给排水及消防平面图
  • 二层自喷平面图
  • 转换层转管平面图
  • 三层给排水及消防平面图
  • 四-二十二层给排水及消防平面图
  • 三-二十二层自喷平面图
  • 电梯机房层给排水及消防平面图
  • 厨、卫给排水大样图

附件详情

项目概要:该项目建筑高度为73米,建筑总面积为15000平方米。为22层一类商住楼。建筑耐火等级为一级。设计范围:生活给水系统、生活排水系统、消火栓给水系统、灭火器配置、自动喷水灭火系统。
,共计13张图纸;


转换层排水及消防平面图

卫生间大样原理图

生活排水系统原理图

生活给水、消防喷淋系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

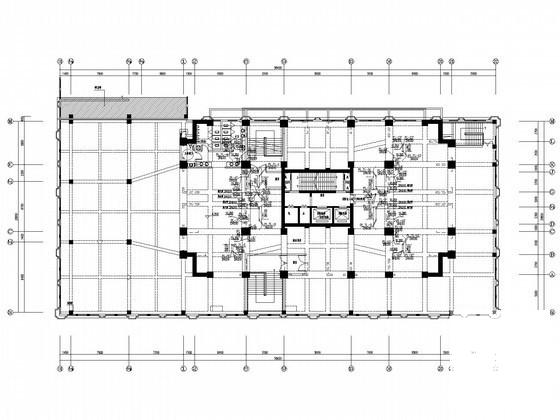

  • 22层商业住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 1
    第 1 张图

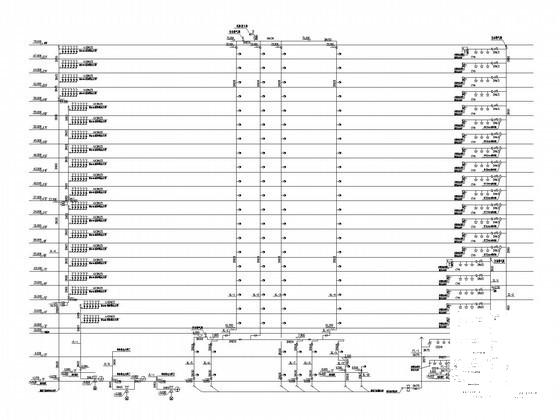

  • 22层商业住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 2
    第 2 张图

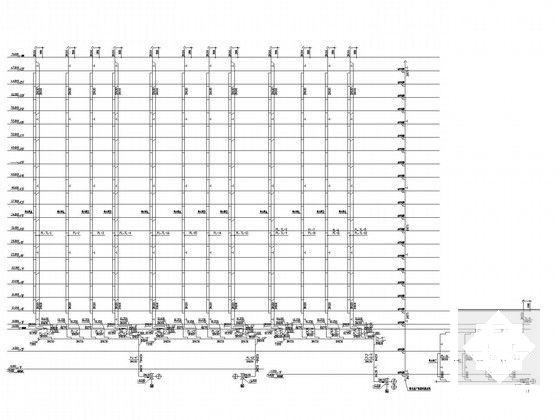

  • 22层商业住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 3
    第 3 张图

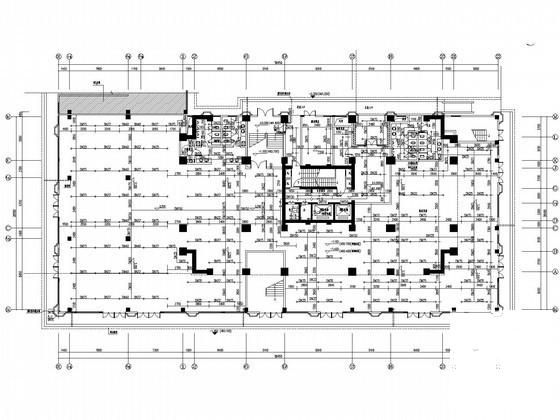

  • 22层商业住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 4
    第 4 张图

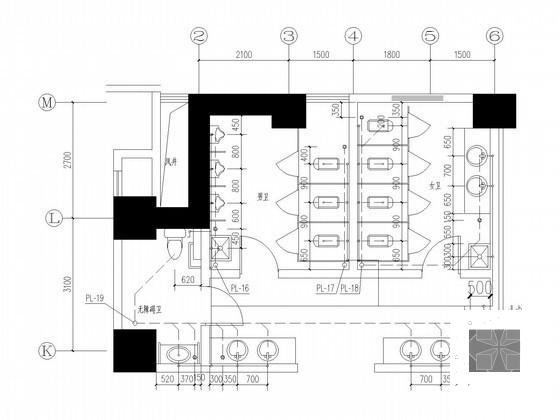

  • 22层商业住宅楼建筑给排水CAD施工图纸(自喷系统原理图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
