17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火)

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:消防炮
  • 大样节点:水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
  • 项目所在地:江西

附件详情

  • 资料目录
  • 给排水设计说明
  • 主要设备及材料表
  • 使用标准资料目录
  • 地下室一层平面图
  • 一层平面图
  • 二层平面图
  • 三层平面图
  • 四层平面图
  • 五层平面图
  • 六至十六层平面图
  • 十七层平面图
  • 屋顶平面图
  • 地下室一层喷淋平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三层喷淋平面图
  • 四层喷淋平面图
  • 五层喷淋平面图
  • 六至十六层喷淋平面图
  • 十七层喷淋平面图
  • 给水 消防系统 原理图
  • 排水雨水系统原理图
  • 消防系统原理图
  • 卫生间大样
  • 屋顶水箱大样
  • 消防泵房平面
  • 水泵房剖面
  • 三层大空间消防给水平面图
  • 大空间消防给水设计说明
  • 大空间消防给水系统图

附件详情

该项目位于江西,工程为高层综合楼。属建筑高度超过50米的一类高层公共建筑。该项目所注标高均以土建室内地坪±0.000为相对标高基准.室外地坪-0.100米。该项目大厦为商业、公寓、办公综合型大厦,地下1层,地上17层。
设计范围:该资料范围包括在红线以内的给水排水,消防等管道系统及小型给水排水构筑物。室外水表井到城市给水管和该项目最后一个污(雨)水检查井之间的管道由市政有关部门负责设计。本大厦中庭上空区域配置ZTZ-122(SR)基本型高空水炮大空间主动喷水灭火系统。
,共26张图纸。

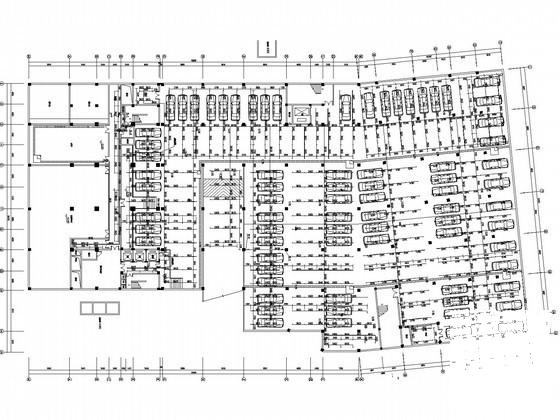

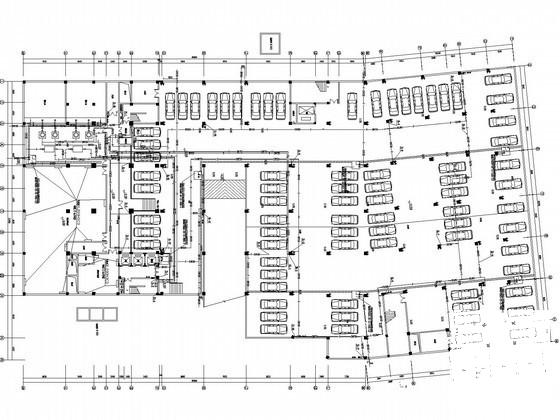

地下一层平面图

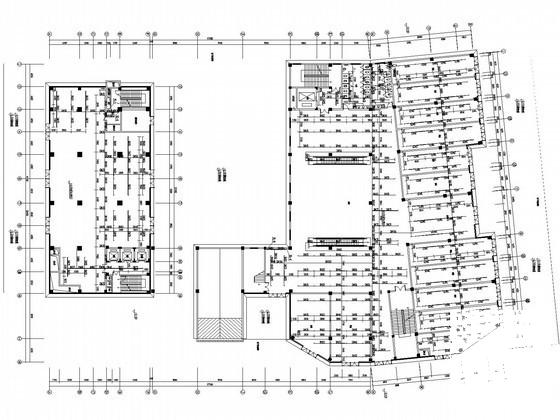

一层喷淋平面图

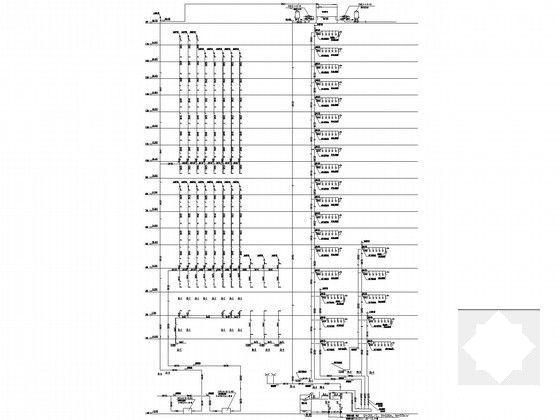

给水喷淋系统原理图

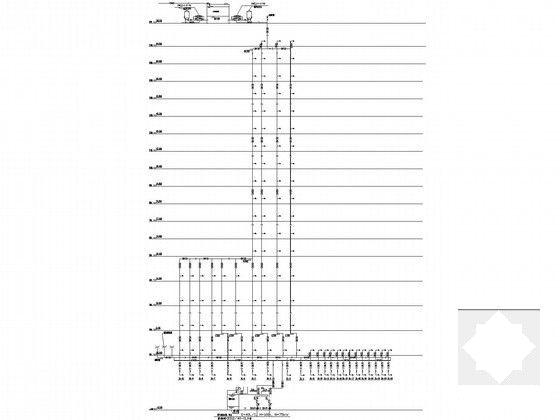

消防系统原理图

消防泵房平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火) - 1
    第 1 张图
  • 17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火) - 2
    第 2 张图
  • 17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火) - 3
    第 3 张图
  • 17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火) - 4
    第 4 张图
  • 17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火) - 5
    第 5 张图
  • 17层商业办公及公寓式综合型大厦给排水CAD图纸(大空间灭火) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
