大型住宅组团给排水CAD施工图纸（2栋楼气体灭火）(自喷系统原理图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅, 商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：23层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
地下室用途：商业, 车库, 设备用房
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水, 无负压供水
供水分区：两区
排水体制：污废合流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：气体消防
大样节点：水箱, 泵房, 厨房, 卫生间, 集水坑, 阀门管件, 设备房布置
项目所在地：安徽

附件详情

资料目录
建筑给水排水工程设计施工总说明
设备及主要材料表
5#、6#楼生活、消防、自喷系统原理图
5#、6#楼污水系统原理图
5#、6#楼雨水、空调冷凝水系统原理图
负一层商业给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层给排水平面图
六层给排水平面图
七～二十一层（奇数层）给排水平面图
八～二十层（偶数层）给排水平面图
二十二层给排水平面图
二十三层给排水平面图
屋面给排水平面图
负一层商业自喷平面图
给排水户型大样图

附件详情

该项目位于安徽，为一高层、车库组成的大型住宅组团。本单体设计内容为5、6#商住楼。23层，建筑高度72.45米。建筑结构使用年限50年。该资料的范围为5、6#商住楼室内及室外红线范围内的给排水及消防等管道设计。该资料设有室内生活给水系统、生活污水系统、雨水系统、消火栓给水系统及自动喷水灭火系统，气体灭火系统。室外设有生活给水管网、生活污水管网、雨水管网、室外消防管网等。
，共21张图。

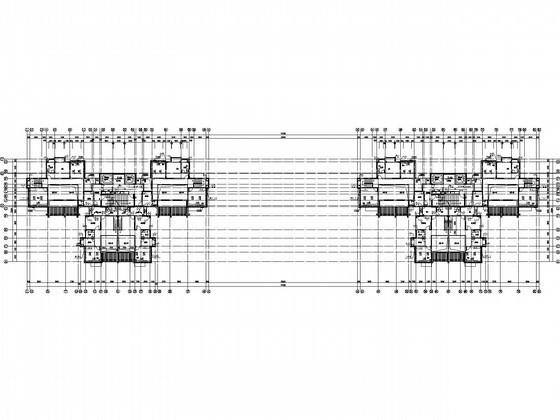

二十三层给排水平面图

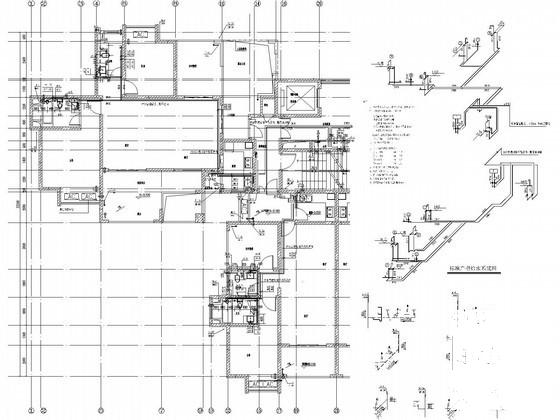

给排水户型大样图

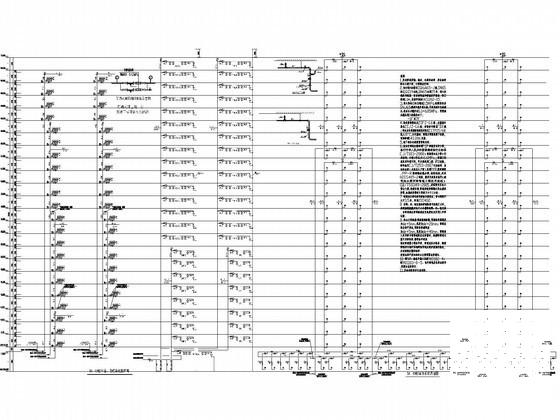

5#、6#楼生活、消防、自喷系统原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

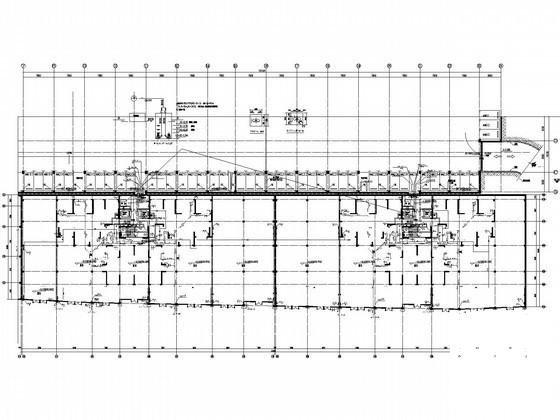

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
