5层商业建筑给排水CAD施工图纸（气体灭火大空间智能灭火）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：5,25
特殊系统：气体消防,消防炮
大样节点：水泵,卫生间,设备房布置
项目所在地：江西

附件详情

资料目录
给排水设计总说明
图例、材料表
地下层给排水消防平面图
一层给排水消防平面图
二层给排水消防平面图
三、四、五层给排水消防平面图
屋面给排水消防平面图
地下层喷淋平面图
一层喷淋平面图
二层喷淋平面图
三、四、五层喷淋平面图
给水系统图
排水系统图
消火栓系统图
喷淋系统图
水泵房大样图
卫生间大样图及给排水
支管轴测图
超细干粉（无管网）气体灭火
系统设计说明及平面布置图
大空间自动（智能）扫描灭火系统设计说明及系统图
室外给水总平面图

附件详情

项目概要：该项目位于江西，是一商业建筑给排水项目，1.该项目地下1层，地上5层。地下层为车库和设备用房，一~五层为商场和店铺，每层建筑面积约5660~6500m^2`，总面积34780m^2`，体积130500m^3`，建筑高度23.00m。
设计内容有：生活给水系统、生活排水系统、消火栓给水系统、自动喷淋灭火系统、超细干粉（无管网）气体灭火系统、大空间自动（智能）扫描灭火系统、灭火器设置。
，共19张图纸；

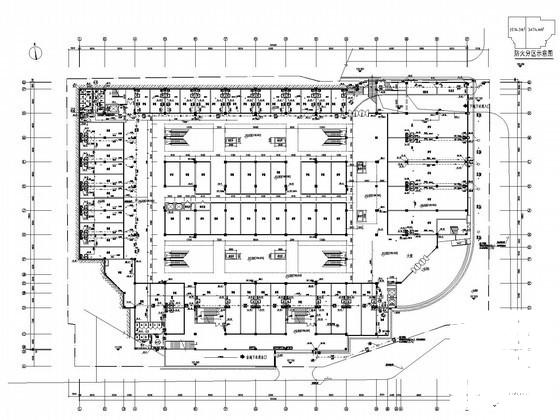

一层给排水消防平面图

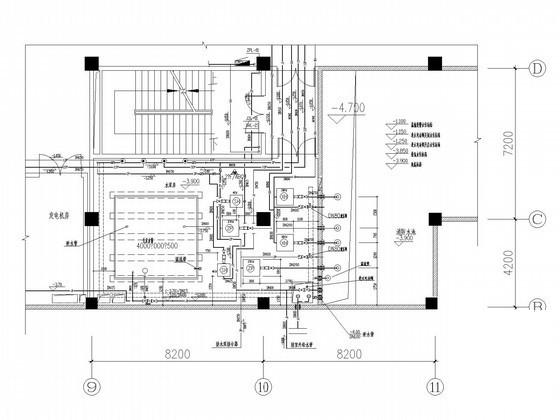

泵房大样图

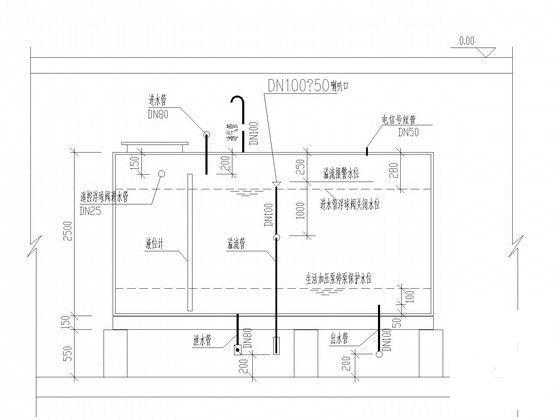

生活水箱剖面图

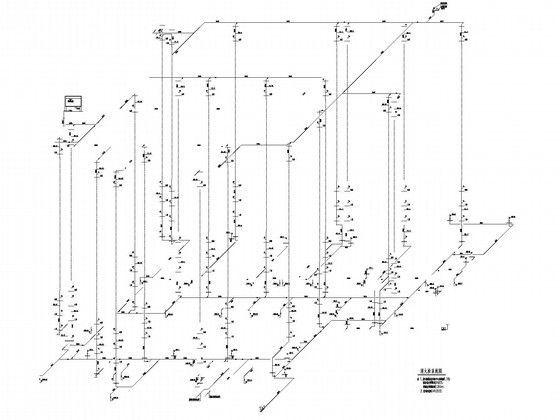

消火栓系统图

排水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
