7层层商业楼给排水工程改造CAD施工图纸（大空间主动喷水灭火系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：71959.29平方米
建筑地上层数：7层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：36张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水方式：市政供水
供水分区：无
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：消防炮
大样节点：卫生间
项目所在地：重庆

附件详情

目录
设计说明
给水系统原理图
室内消火栓给水系统原理图
污废水系统原理图
自动喷淋系统图
大空间主动喷水灭火系统图
一层~七层给排水平面图
一层~七层消火栓平面图
电影院夹层消火栓平面图
一层~七层自动喷淋平面图
电影院夹层自动喷淋平面图
卫生间大样图

附件详情

本稿件为高层商业楼给排水工程改造施工图纸（含大空间主动喷水灭火系统），工程性质：一类高层商业楼；总建筑面积71959.29平米，建筑层数为地下二层(不在本次改造范围），裙楼七层，18-H轴处为23层塔式公寓(不在本次改造范围）,建筑总高为79.6m,裙房高度为37.2m.该项目设有生活给水系统、生活排水系统、消火栓给水系统、自动喷淋系统(1F-7F）、气体预制灭火系统和灭火器配置等，雨水系统不在本次改造范围内。
，共37张图纸。

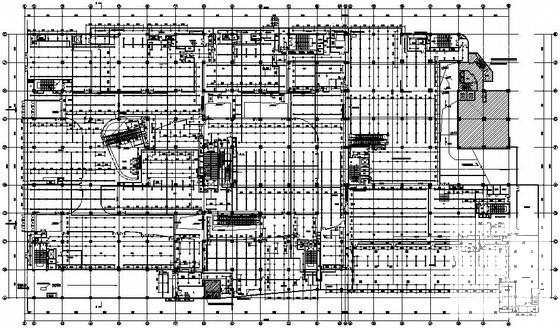

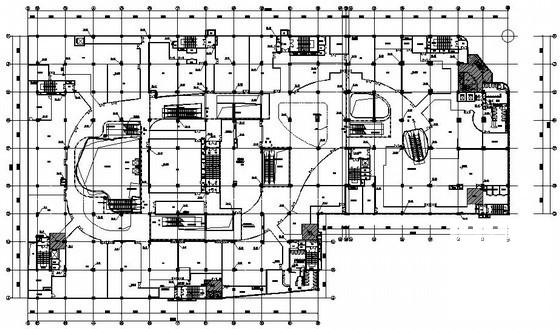

五层消火栓平面图

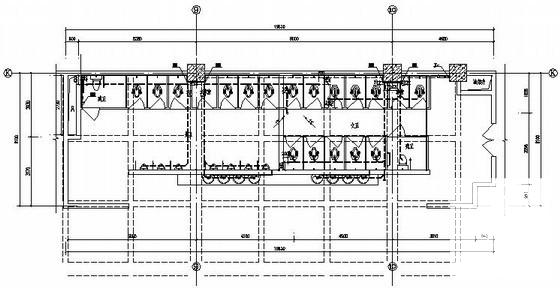

卫生间给排水大样图

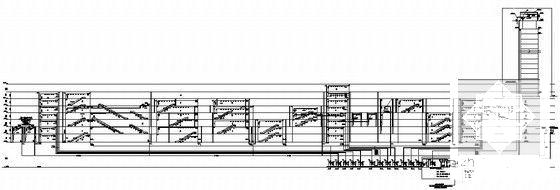

自动喷淋系统图大空间主动喷水灭火系统图

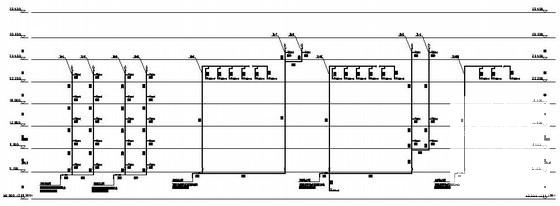

给水系统原理图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
