疾控中心综合楼给排水消防CAD施工图纸(自喷系统原理图)
- 附件设计说明：有
- 建筑类别：医疗
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：23687平方米
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：分区供水
- 供水分区：四区
- 排水体制：污废分流,雨污分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：30
- 大样节点：泵房,卫生间
- 项目所在地：安徽
附件详情
- 给排水 平面布置图
- 生活、消防泵房系统原理图
- 卫生间详图
- 给水、废水系统原理图
- 给水、雨水系统原理图
- 消防系统 原理图
- 雨水系统原理图
- 自喷系统原理图
- 污水系统原理图
- 废水系统原理图
- 自动喷水平面布置图
附件详情
工程占地面积2215平方米，总建筑面积23687平方米。其中地下建筑面积2409平方米，地上建筑面积21278平方米。
设计范围包括：给水系统、排水系统、污水、雨水、废水系统，消火栓系统，自喷系统，建筑灭火器配置，生活泵站、消防泵站设计。
，共19张。

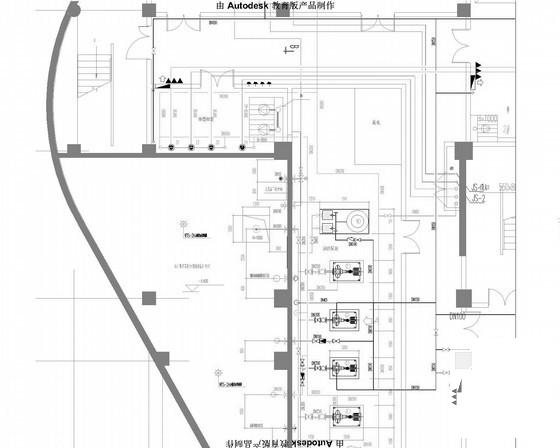

泵房大样图

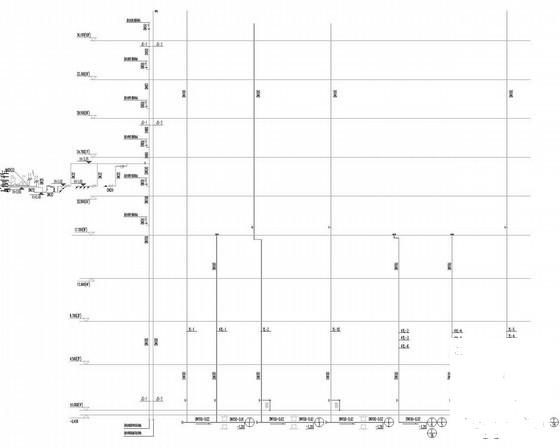

消防系统原理图

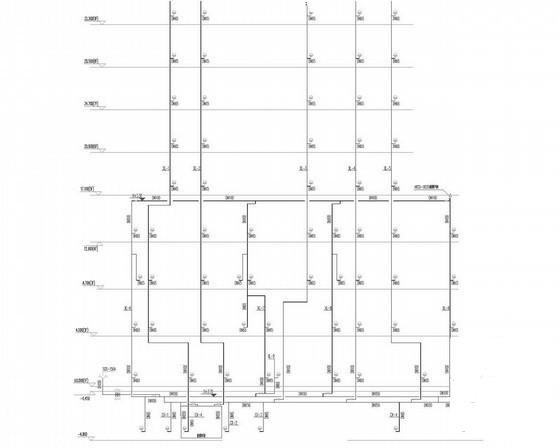

消防系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

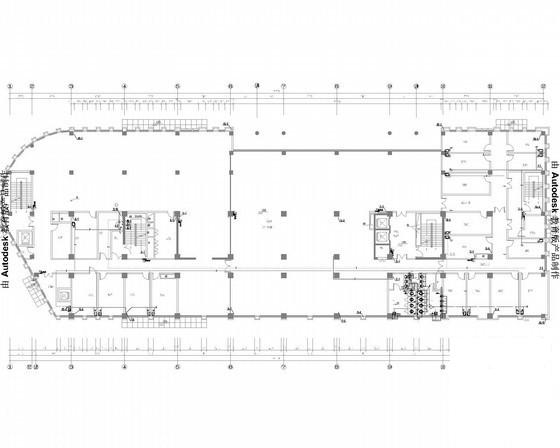

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.87 MB
- 收藏次数：0
-
文件名称：
附件-995859866789857977708.rar
