7层门诊住院综合楼给排水消防CAD施工图纸(自喷系统原理图)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:12610平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 项目所在地:湖北

附件详情

  • 给水排水设计说明
  • 自喷平面图
  • 给排水及消防平面
  • 自喷系统原理图
  • 消火栓系统原理展开图
  • 给水系统原理展开图

附件详情

该项目总建筑面积为12610平方米,建筑总高度30.3米,改工程地一共七层,其中一层为设备用房,二、三层为门诊楼,四层为住院部病房,五层为手术室、ICU病房,六层为中医培训中心,七层为办公楼。设计内容:室内生活给水系统、室内生活热水系统、室内生活排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置设计。
,共24张。


排水系统图

喷淋平面图

消火栓系统展开图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

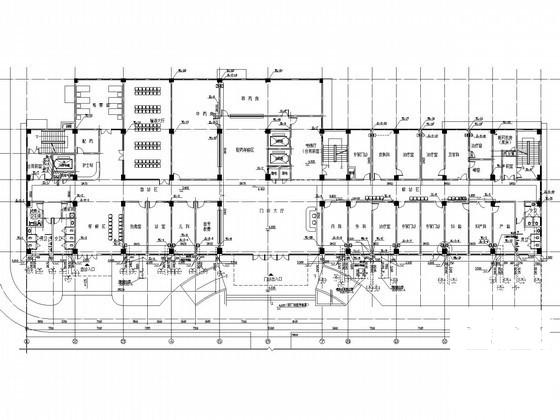

  • 7层门诊住院综合楼给排水消防CAD施工图纸(自喷系统原理图) - 1
    第 1 张图

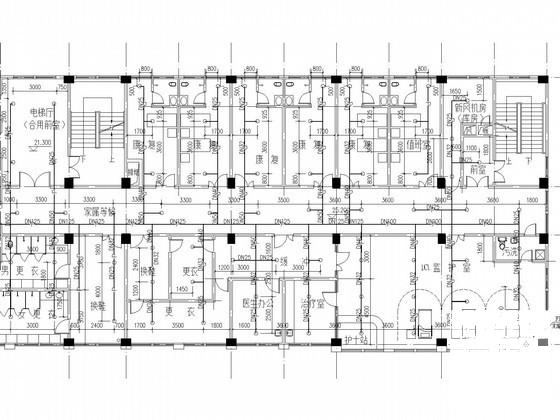

  • 7层门诊住院综合楼给排水消防CAD施工图纸(自喷系统原理图) - 2
    第 2 张图

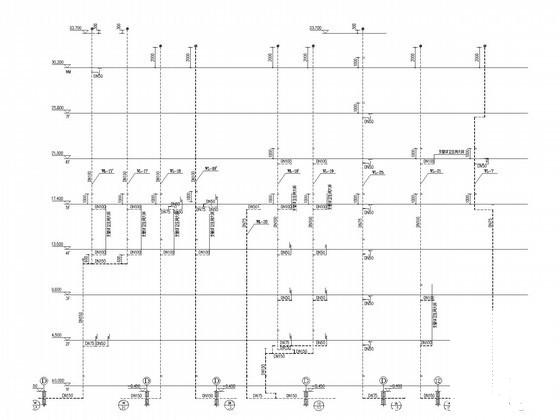

  • 7层门诊住院综合楼给排水消防CAD施工图纸(自喷系统原理图) - 3
    第 3 张图
  • 7层门诊住院综合楼给排水消防CAD施工图纸(自喷系统原理图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
