3层体育中心体育馆给排水图纸(大空间灭火)

  • 附件设计说明:有

  • 建筑类别:体育

  • 建筑高度类型:多层建筑

  • 建筑设计结构形式:钢筋混凝土结构

  • 建筑设计面积:12086.1平方米

  • 建筑地上层数:3层

  • 建筑地下层数:1层

  • 地下室用途:设备用房,其它

  • 生活供水设计:生活给水系统

  • 生产供水设计:循环冷却水系统

  • 排水设计:污水系统,废水系统,雨水系统

  • 消防设计:室内消火栓系统,喷淋系统,消防炮系统,湿式灭火系统,灭火器配置系统

  • 供水设备:高位水箱,水泵站,稳压泵,水池

  • 供水方式:市政供水,变频供水,高位水箱供水

  • 排水体制:污废合流,雨污分流

  • 排水技术:重力排水

  • 火灾危险等级:中危险级Ⅰ级

  • 消火栓用水量室外(L/S):30

  • 消火栓用水量室内(L/S):15

  • 特殊系统:消防炮

  • 大样节点:水箱,水泵,泵房,卫生间

附件详情

  • 给排水设计施工总说明

  • 自喷系统原理图

  • 消火栓系统图

  • 给排水系统原理图

  • 冷却循环水系统原理图

  • 大空间主动喷水系统原理图

  • 地下一层给排水、消防平面图

  • 地下一层喷淋平面图

  • 一层给排水、消防平面图

  • 一层喷淋平面图

  • 二层给排水、消防平面图

  • 二层喷淋平面图

  • 三层给排水、消防平面图

  • 三层喷淋平面图

  • 屋顶给排水平面图

  • 卫生间详图

  • 水泵房详图

附件详情

该项目位于南方,为体育中心(一场两馆)体育馆工程,为多层建筑,建筑高度小于24米,共2999座,建筑面积12086.1平米,建筑体积超过50000立方米。
管道系统:生活给水系统、生活污水系统、雨排水系统、消火栓给水系统、自动喷淋给水系统、灭火器配置、冷却循环水系统、大空间主动灭火系统。
,共20张图。

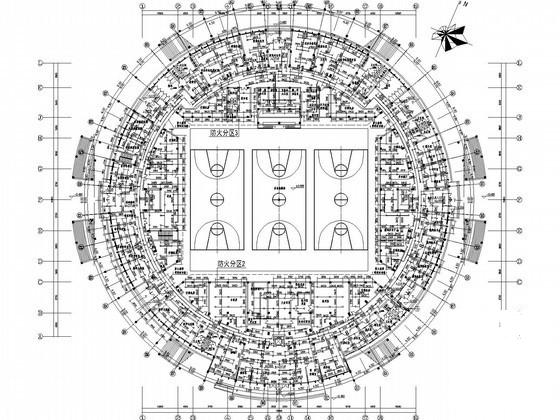

三层给排水、消防平面图

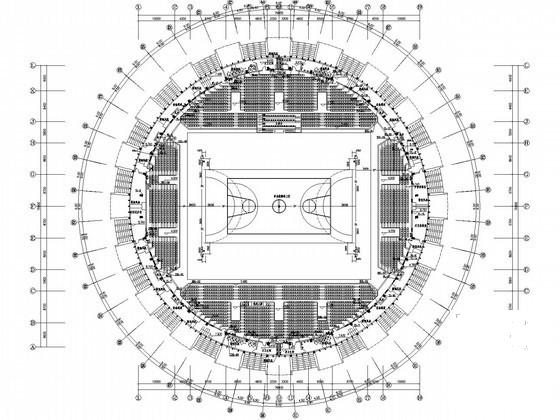

一层喷淋平面图

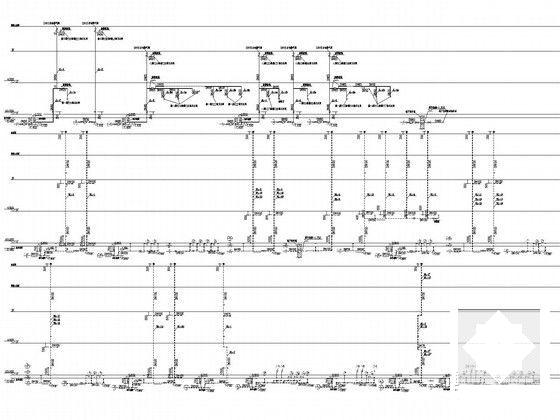

给排水系统原理图

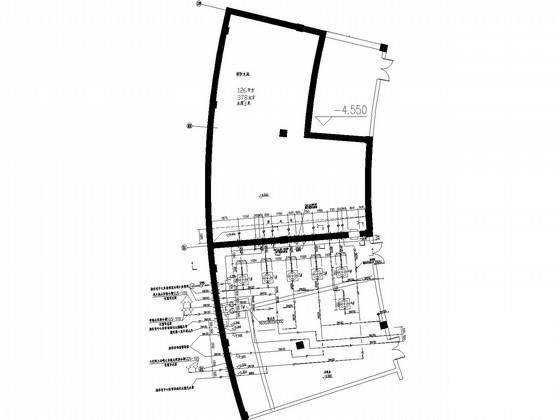

水泵房平面布置

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 3层体育中心体育馆给排水图纸(大空间灭火) - 1
    第 1 张图
  • 3层体育中心体育馆给排水图纸(大空间灭火) - 2
    第 2 张图
  • 3层体育中心体育馆给排水图纸(大空间灭火) - 3
    第 3 张图
  • 3层体育中心体育馆给排水图纸(大空间灭火) - 4
    第 4 张图
  • 3层体育中心体育馆给排水图纸(大空间灭火) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
