15层商业住宅楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:12194平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级,中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间
  • 项目所在地:河南

附件详情

  • 给排水设计说明
  • 给水系统原理图
  • K-1、K-6户型给排水大样图,系统图
  • 排水系统原理图
  • K-2、K-3户型给排水大样图,系统图
  • K-4、K-5户型给排水大样图,系统图
  • 一层商铺卫生间给排水大样图,系统图
  • 消火栓系统原理图
  • 电梯前室、管井管道布置图
  • 一层给排水平面图
  • 二层给排水平面图
  • 设备夹层给排水平面图
  • 三~十四层给排水平面图
  • 十五层给排水平面图
  • 复式上层给排水平面图

附件详情

项目概要:本项目位于河南,该项目地上十五层,地下一层,一、二层为商业网点,结构类型为剪力墙结构,基础类型为筏板基础,楼板为现浇,建筑设计面积:住宅为12194.02m,商业网点为2859.02m,建筑高度为50.00m,为二类高层住宅楼。
设计范围:建筑物内的给水、排水、消防等管道系统及小型给水排水构筑物。
,共计10张图纸;

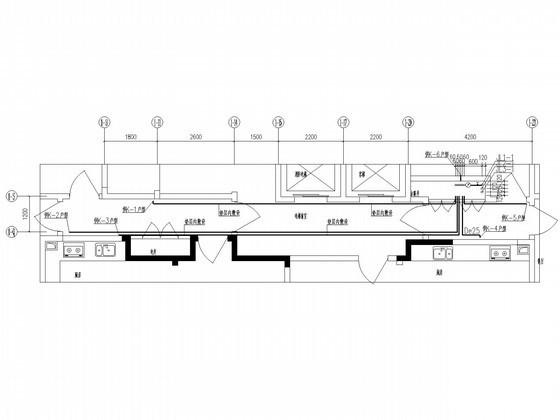

电梯前室、管井管道布置图

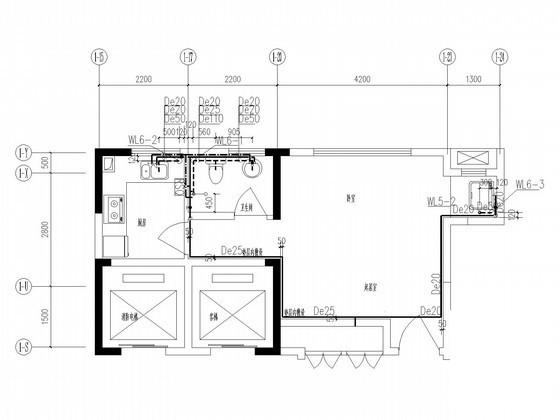

排水大样图

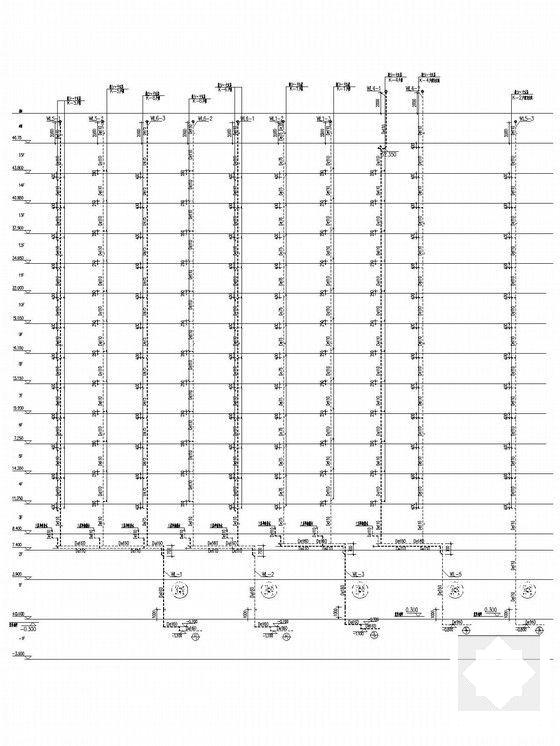

排水系统原理图

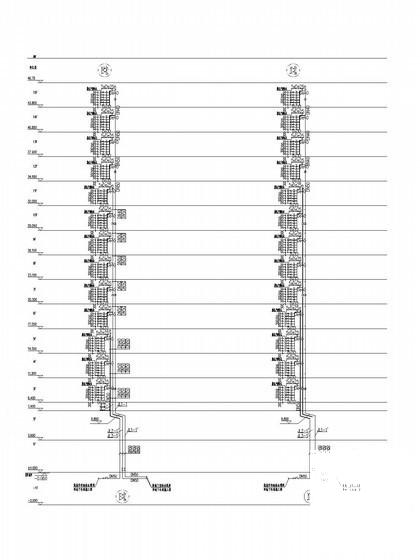

给水系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

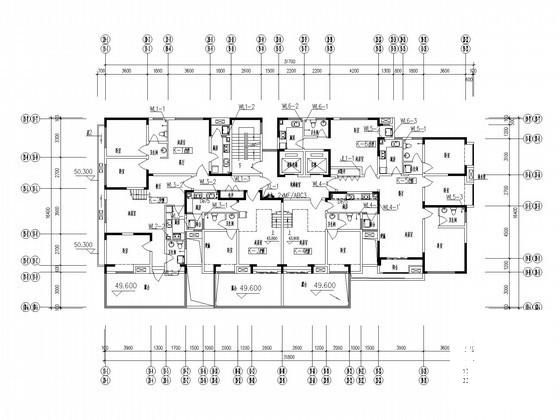

  • 15层商业住宅楼给排水CAD施工图纸 - 1
    第 1 张图
  • 15层商业住宅楼给排水CAD施工图纸 - 2
    第 2 张图
  • 15层商业住宅楼给排水CAD施工图纸 - 3
    第 3 张图
  • 15层商业住宅楼给排水CAD施工图纸 - 4
    第 4 张图
  • 15层商业住宅楼给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
