广场商业建筑给排水CAD施工方案图纸
- 建筑类别：商业
- 出图日期：2010
- 建筑面积：13900平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水,消火栓
附件详情
1、该项目总用地面积约为0.60万平方米，总建筑面积约为1.39万平方米，地上建筑面积为13503平方米，由A、B、C、D共五栋新建建筑及一栋保留建筑组成，其中A、B栋为多层商业楼；C栋为七层共二类商业楼(建筑高度H＝27.450)；D-1、D-2栋为二层商铺。故该项目按多二类商业楼(最不利栋建筑)进行设计。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

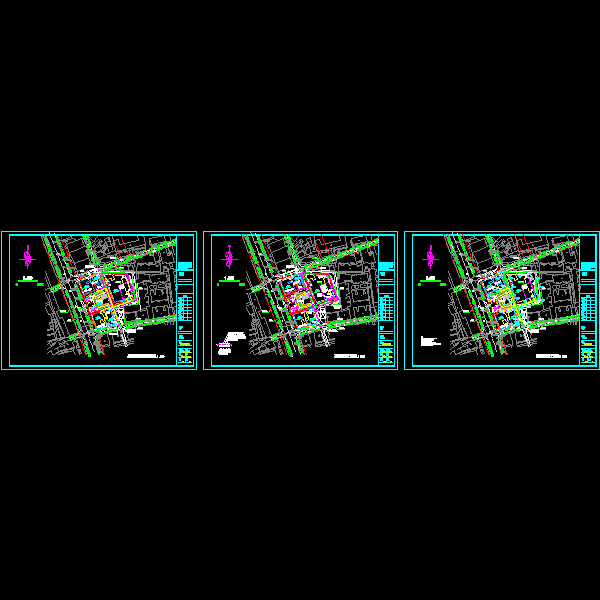

新天地总平-pm.dwg -
新天地总平-sm.dwg -

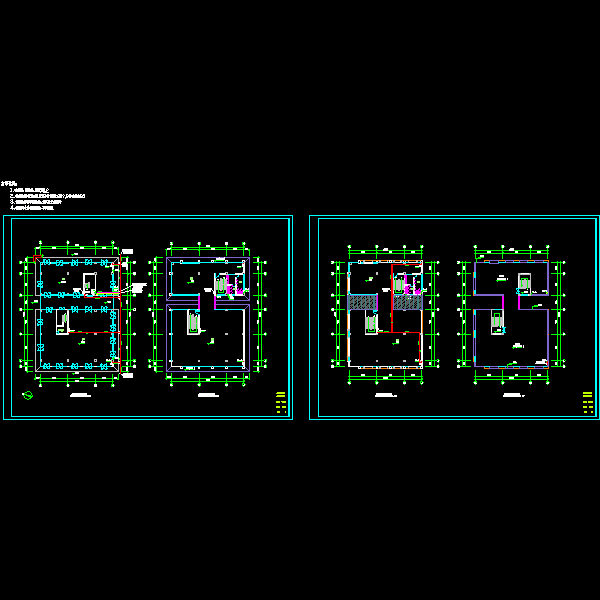

a栋-dy.dwg -
a栋-pm.dwg -
a栋-sm.dwg -
b栋-dy.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：2.73 MB
- 收藏次数：0
-
文件名称：
附件-995860587779758858579.rar
