11层大型商业小区给排水图纸(29栋住宅楼)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:89张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 项目所在地:安徽

附件详情

  • 设计说明
  • 给排水管道系统图
  • 消火栓管道系统图
  • 平面图
  • 排水系统大样图
  • 给水管道系统大样图

附件详情

该资料为安徽某大型商业小区给排水全套图纸。该工程一共有29栋住宅,其中2栋为18层住宅楼,5栋为5层多层建筑,9栋为11层高层建筑,其余13栋为6层的多层建筑。以下介绍1#的主要概况。
本建筑为高层住宅楼,共十一层,为二类建筑。该项目设计内容包括生活给水、污水系统,雨水及空调冷凝水系统,消火栓给水系统及建筑灭火器配置等。
,共89张图。

给、排水管道系统图

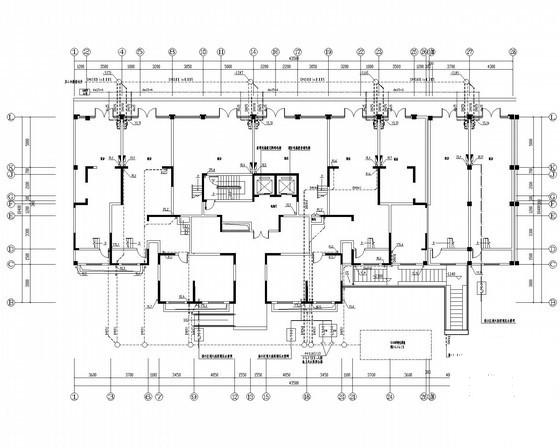

1#一层平面图

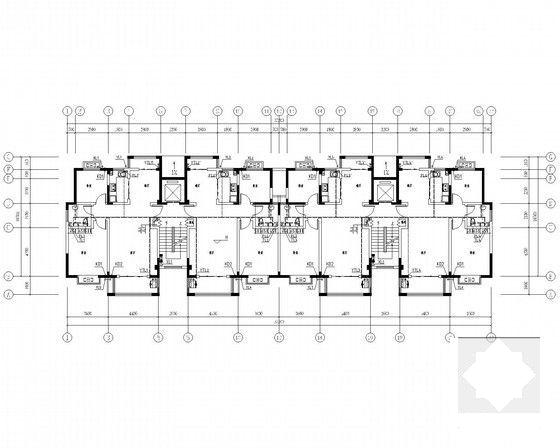

标准层平面图

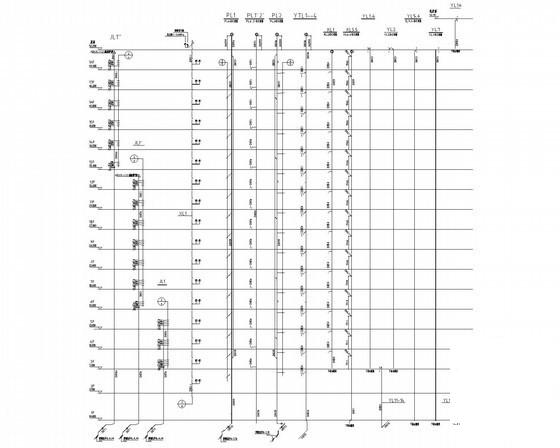

1#给排水管道系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 11层大型商业小区给排水图纸(29栋住宅楼) - 1
    第 1 张图
  • 11层大型商业小区给排水图纸(29栋住宅楼) - 2
    第 2 张图
  • 11层大型商业小区给排水图纸(29栋住宅楼) - 3
    第 3 张图
  • 11层大型商业小区给排水图纸(29栋住宅楼) - 4
    第 4 张图
  • 11层大型商业小区给排水图纸(29栋住宅楼) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
