新建18层商业住宅楼给排水设计CAD图纸(虹吸雨水)

  • 附件设计说明:有
  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:79197.511平方米
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统, 湿式灭火系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 气压水罐, 水池
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流, 雨污分流
  • 排水技术:重力排水, 虹吸雨水(满管)
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级, 中危险级Ⅱ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30
  • 特殊系统:气体消防, 虹吸雨水, 压力排水
  • 大样节点:厨房, 卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 资料目录
  • 给排水设计总说明
  • 首层给排水平面图
  • 首层消防水平面图
  • 二层给排水平面图
  • 三~十七层给排水平面图
  • 屋面层给排水平面图
  • 屋顶给排水平面图
  • 排水系统示意图
  • 户型1给排水大样图
  • 户型2给排水大样图

附件详情

该项目位于广东,该项目为商业、住宅小区,小区分为大厦和公馆两部分。其中大厦包括:1、2号商业、住宅楼(25层,建筑高度为84.45m)和11号地下车库。公馆包括: 3、4号商业、住宅楼(21层,建筑高度为60.90m)、5号商业住宅楼(17层,建筑高度49.30m)、6号住宅楼(17层,建筑高度49.30m)、7号肉菜市场(1层,建筑高度6.10m)、8号10KV开闭站、9号垃圾收集站、10号燃气站(均为1层,建筑高度均为4.2m)及12号地下停车库;(13号住宅楼拟为二期开发)项目总建筑设计面积:79197.511平米,地上建筑面积为62575.212平米,地下建筑面积为16622.299平米。该项目为 5号商业住宅楼。
,共13张图纸。

首层消防水平面图

户型1给排水大样图

排水系统示意图(一)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

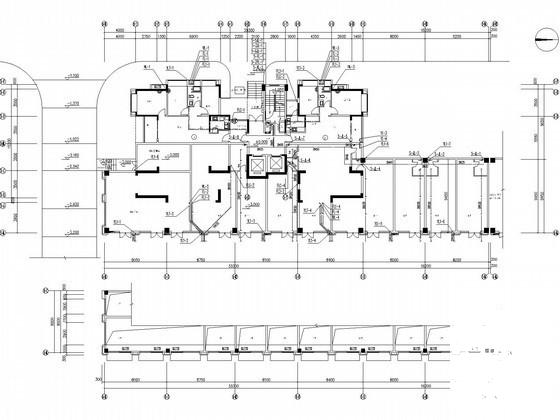

  • 新建18层商业住宅楼给排水设计CAD图纸(虹吸雨水) - 1
    第 1 张图

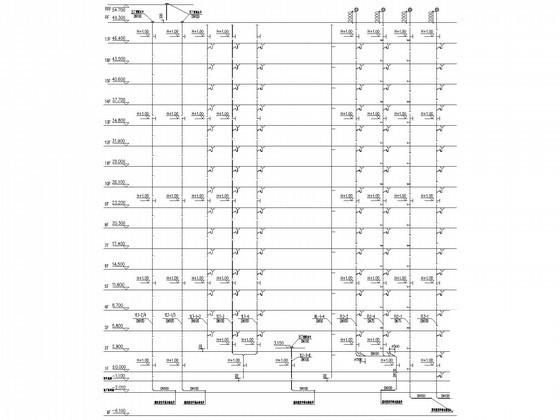

  • 新建18层商业住宅楼给排水设计CAD图纸(虹吸雨水) - 2
    第 2 张图

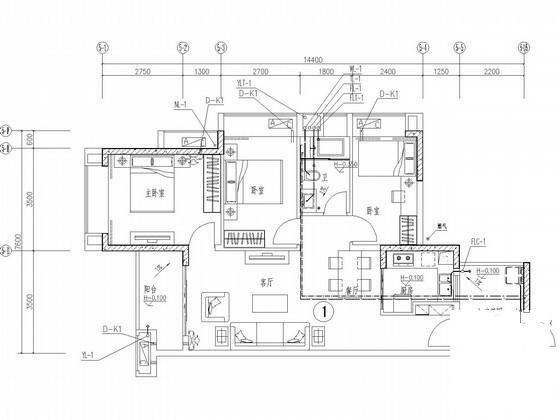

  • 新建18层商业住宅楼给排水设计CAD图纸(虹吸雨水) - 3
    第 3 张图

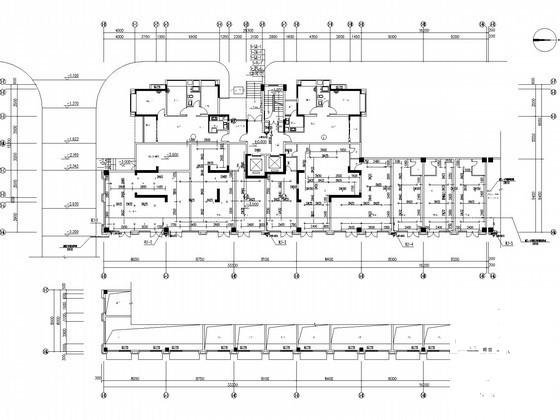

  • 新建18层商业住宅楼给排水设计CAD图纸(虹吸雨水) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
