85799平米32层商业住宅楼给排水施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:85799平方米
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:同层排水
  • 大样节点:厨房,卫生间,集水坑,阀门管件
  • 项目所在地:江苏

附件详情

  • 设计与施工说明
  • 主要设备材料表
  • 平面图
  • 屋顶层平面图
  • 自动喷淋系统图
  • 雨水系统图
  • 消火栓系统图
  • 给排水系统图地
  • 下二层自动喷淋平面图
  • 地下一层自动喷淋平面图
  • 地下二层给排水消防平面图
  • 地下一层给排水消防平面图
  • 给排水消防平面图
  • 机房层给排水消防平面图
  • 屋顶层排水平面图
  • 卫生间大样图
  • 室内消火栓系统展开图
  • 自动喷淋系统展开图
  • 排水系统展开图
  • 给水系统展开图
  • 冷凝水系统展开图
  • 雨水系统原理图

附件详情

该项目位于江苏,本地块分为两期,该资料为1号地块。1号地块占地面积为85799平方米。工程包括住宅9、10、14、15、16号32层住宅楼,13号32层综合楼,11号17层,12号16层住宅楼。10栋3层低层住宅,3栋5层多层住宅,商业1号楼,商业网点及1号地下车库。该资料为高层14号楼,一类高层住宅。总建筑设计面积:21037.25平方米,建筑高度为:100m(室外地面至女儿墙)。主楼地上一,二层局部为小型商业性营业网点,地下一层层高2.85m,主要为自行车库、设备用房,主楼地下二层层高为2.85m,主要为储藏室及设备用房。
设计内容:10、11、12、14号楼的给水系统、排水系统及 消防系统
,共74张图。

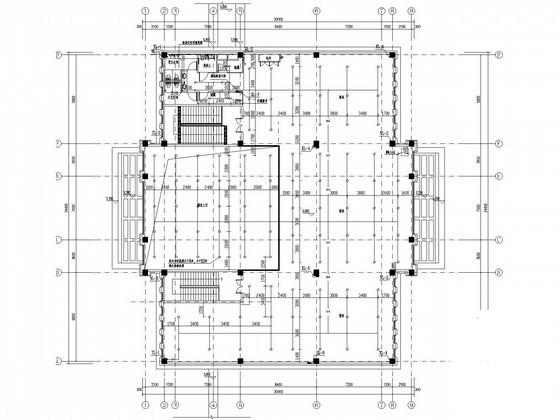

地下二层自喷平面图

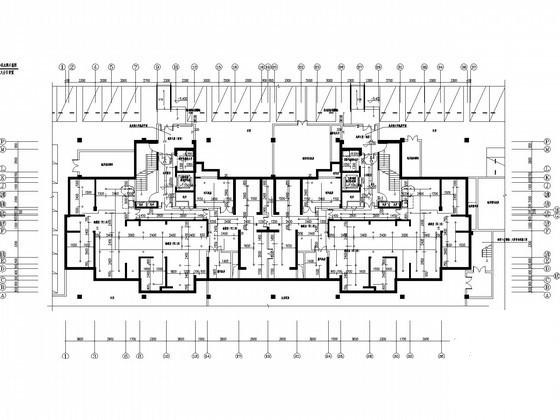

二层给排水平面图

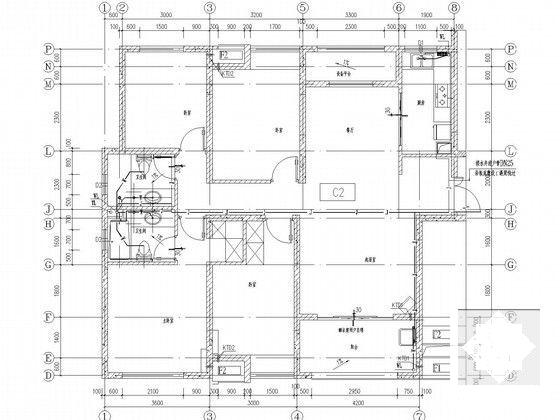

C2户型厨卫大样图

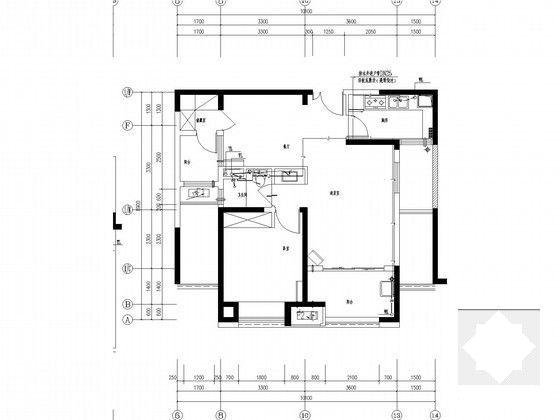

户型厨卫大样图

集水坑

排水系统展开图一

室内消火栓系统展开图

雨水系统展开图

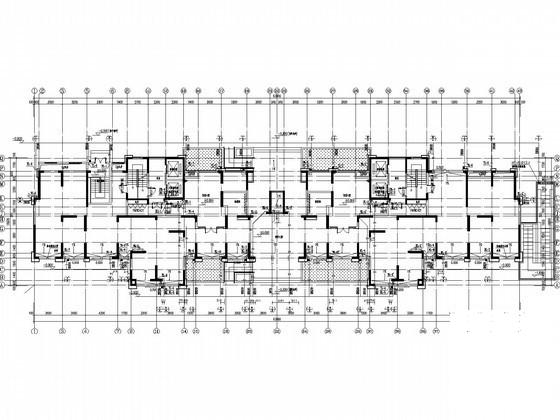

二层给排水消防平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商业住宅楼给排水 - 1
    商业住宅楼给排水 - 1
  • 商业住宅楼给排水 - 2
    商业住宅楼给排水 - 2
  • 商业住宅楼给排水 - 3
    商业住宅楼给排水 - 3
  • 商业住宅楼给排水 - 4
    商业住宅楼给排水 - 4
  • 商业住宅楼给排水 - 5
    商业住宅楼给排水 - 5
  • 商业住宅楼给排水 - 6
    商业住宅楼给排水 - 6
以上是部分截图,请下载附件后查看完整高清内容
