17层商业住宅楼建筑给排水CAD图纸(地下室)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 地下室用途:人防,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,泵房,卫生间,集水坑
  • 项目所在地:浙江

附件详情

  • 设计说明
  • 资料目录
  • 给排水设计及施工总说明
  • 1#楼一层平面图
  • 1#楼二层平面图
  • 1#楼三~十六层平面图
  • 1#楼十七层平面图
  • 1#楼屋面平面图
  • 1#楼梯顶平面图
  • 1#楼生活给水管道系统原理图
  • 1#楼消火栓管道系统原理图
  • 1#楼污废水、雨水管道系统原理图

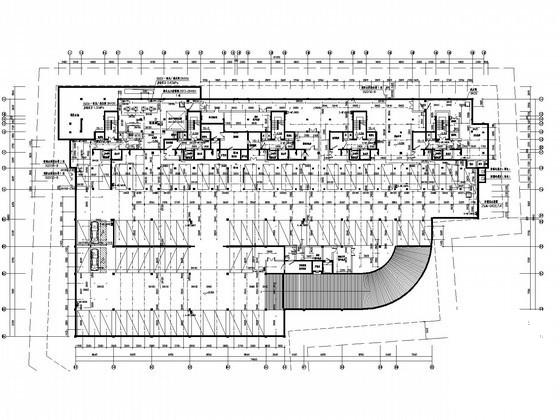

  • 地下室平面图(平时一)
  • 地下室平面图(平时二)
  • 水泵房 平面布置图
  • 地下室管道系统图
  • 地下室战时给排水平面图
  • 人防系统图

附件详情

项目概要:该项目位于浙江,有1#12#及地下室建筑构成,其中1#建筑为17层,一层为商业用房,二层及以上为住宅;2#建筑共计6层;地下一层。该项目的建筑耐火等级为二级。灭火器配置住宅按轻危险级设置,一层商业及地下室按中危险级设置。
设计范围为:内容包括给水系统、排水系统、消火栓系统、自动喷淋系统、灭火器配置。
,共计25张图纸

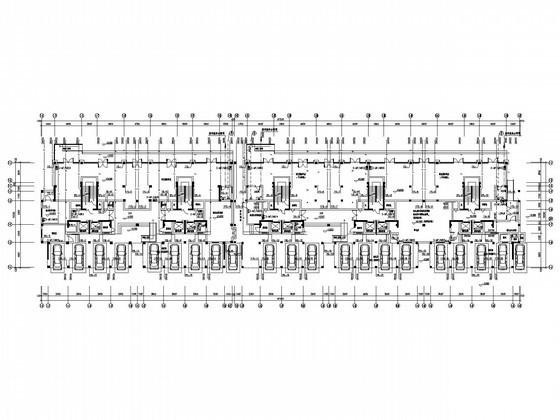

1#楼一层平面图

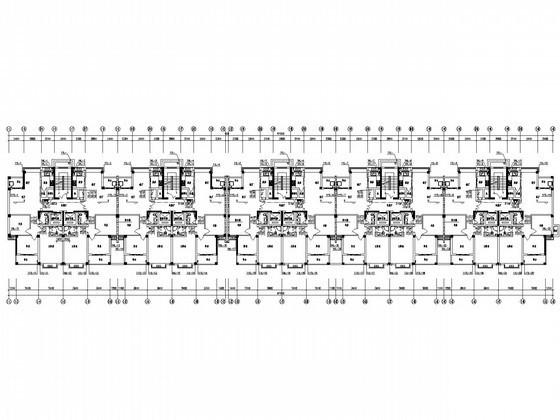

标准层给排水平面图

水泵房平面布置图

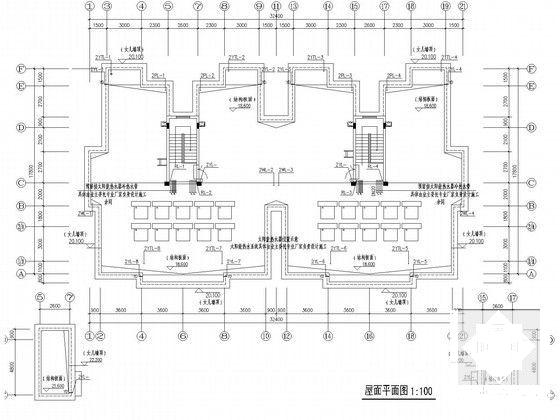

屋面平面图

1#楼生活给水管道系统原理图

1#楼污废水、雨水管道系统原理图

给水、热水管道系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 17层商业住宅楼建筑给排水CAD图纸(地下室) - 1
    第 1 张图
  • 17层商业住宅楼建筑给排水CAD图纸(地下室) - 2
    第 2 张图
  • 17层商业住宅楼建筑给排水CAD图纸(地下室) - 3
    第 3 张图
  • 17层商业住宅楼建筑给排水CAD图纸(地下室) - 4
    第 4 张图
  • 17层商业住宅楼建筑给排水CAD图纸(地下室) - 5
    第 5 张图
  • 17层商业住宅楼建筑给排水CAD图纸(地下室) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
