9层商业综合楼给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,宾馆,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：9层
图纸设计深度：施工图
参考图纸：12张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,卫生间,阀门管件
热水供应方式：集中热水供应

附件详情

资料目录
设计说明、材料表
水系统原理图
水系统局部透视图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五~六层给排水平面图
七~八层给排水平面图
九层给排水平面图
屋面给排水平面图

附件详情

该项目为商业楼，共九层。耐火等级二级，火灾危险等级为中级。该项目为单体设计，底层平面图中的管线设计至室外化粪池，室外给排水构筑物等在总图上确定（已有设计的除外）。该项目±0.000相当于黄海高程现场确定，室外地坪标高-0.500。该项目设计内容包括：给水系统，热水系统，排水系统, 消火栓系统,喷淋系统。
，共12张图。

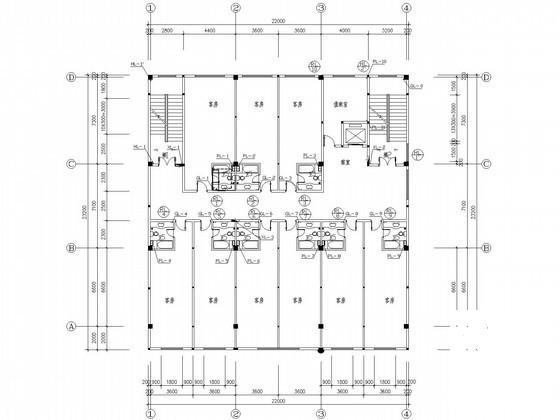

四层给排水平面图

水箱透视图

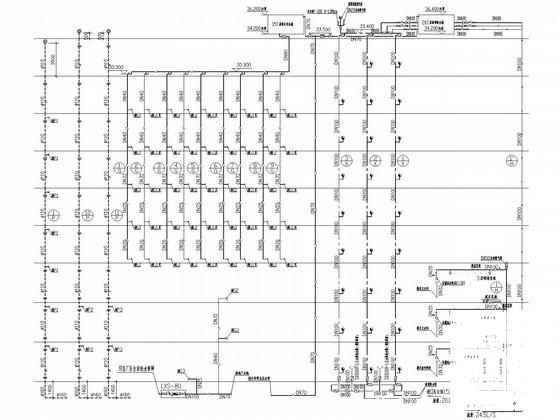

水系统原理图
