32层商业楼给排水竣工CAD图纸
- 建筑类别：商业
- 建筑地上层数：32层
- 建筑地下层数：1层
- 出图日期：2010
- 设计阶段：竣工图
- 供水分区：三区
- 设计内容：给排水,消火栓,自动喷水,灭火器
- 设置场所火灾危险等级：中危险级Ⅰ级
附件详情
该项目为住宅群体地下1层，地上分为七栋塔楼，其中三栋为32层，四栋为32层，该图纸主要介绍32层塔楼的给排水竣工图，设计内容包括：给水系统，排水系统，雨水系统，灭火器设置，消火栓系统，自动喷淋系统。
总高：99.90m，
图纸共19张

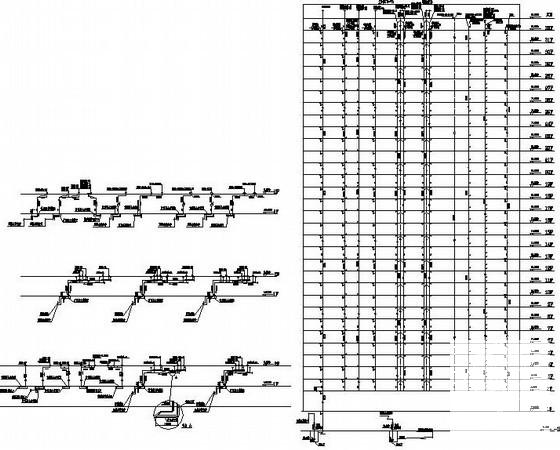

B栋排水系统图

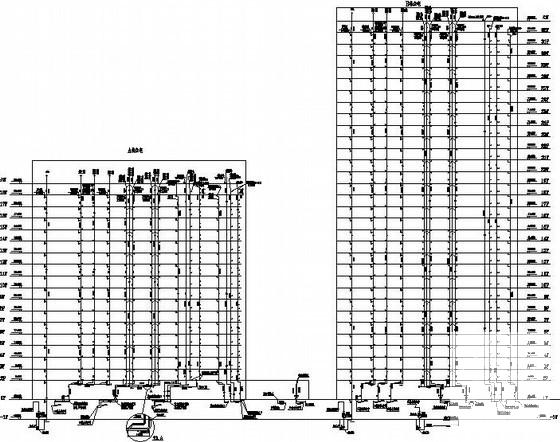

给水系统图

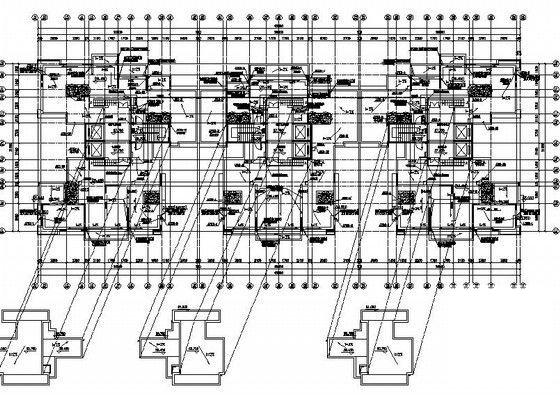

首层喷淋

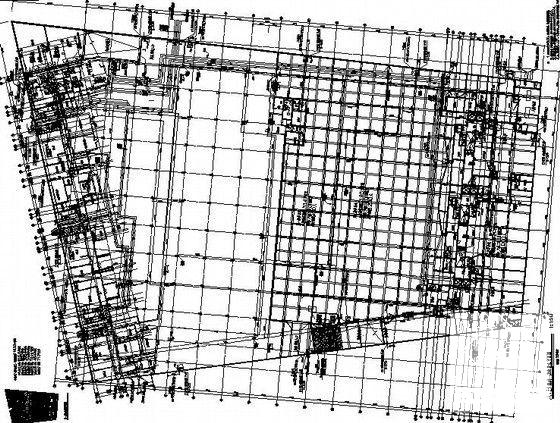

负一层给排水平面图
目录
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.64 MB
- 收藏次数：0
-
文件名称：
附件-995860579655575796877.rar
