6层商业住宅楼建筑给排水CAD图纸(卫生间详图)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：10张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
附件详情
- 资料目录
- 给排水设计说明
- 底层平面图
- 二层平面图
- 三~五层平面图
- 六层平面图
- 阁楼平面图
- 屋顶平面图
- 给水系统图
- 图例表
- 排水、雨水、空调冷凝水系统图
- 厨房、卫生间详图
附件详情
项目概要：该项目是一商业住宅楼建筑给排水项目，建筑层数为地上六层，一层为商铺，二至六层为住宅；建筑高度为20米，建筑面积约为3000平米；
设计范围包括生活给水系统、污水系统、雨水系统、消火栓系统等
共计10张图纸

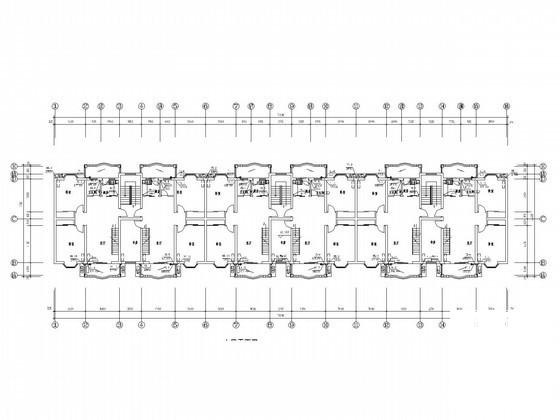

底层平面图

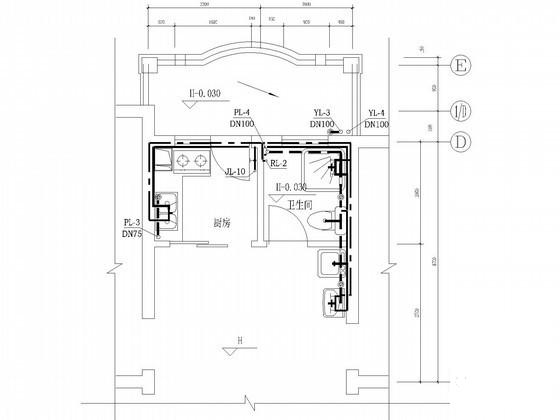

卫生间大样图
排水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.64 MB
- 收藏次数：0
-
文件名称：
附件-995859709567757750990.rar
