高层商业综合楼空调通风及防排烟施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:42427.6平方米
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:
该项目为一类高层综合楼,总建筑面积42427.6平米,地上9层,地下2层...
二、冷热源:
设计选用离心式冷水机组及螺杆式水冷冷水机组...
三、空调系统:
1.空间较大的空调区设置全空气系统,对于小办公室等设置风机盘管加新风系统。
2.办公及会议室采用变频多联中央空调系统...
四、通风排烟系统:
1.地下一、二层车库设机械排风兼排烟系统,排风(排烟)量按6次/h的换气次数计算。
2.地下室变配电房采用气体灭火系统。设机械排风兼事故排风系统。平时系统开启通风换气,换气次数为8次/小时。
3.水泵房设机械排风系统,换气次数为4次/小时...

图纸共33张。

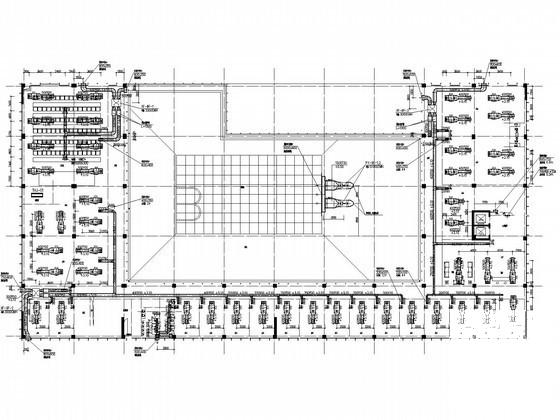

空调水管干管平面图

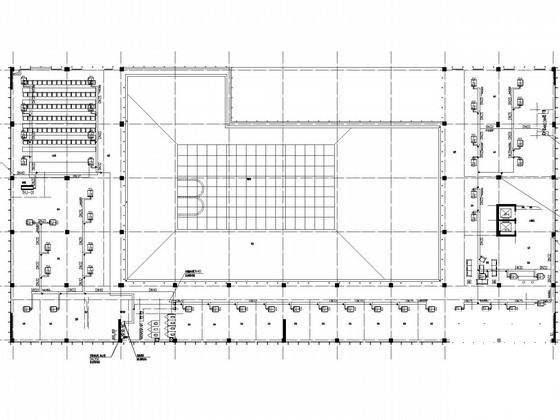

空调水管平面图

送风口部详图

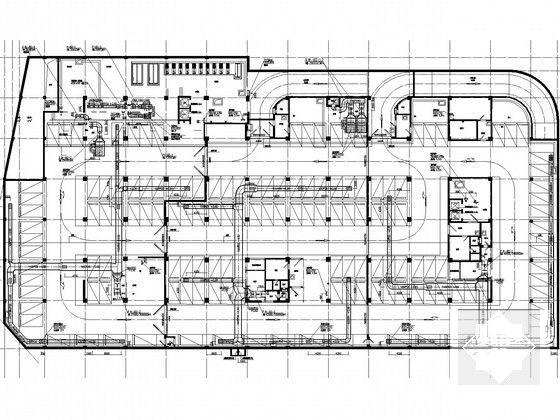

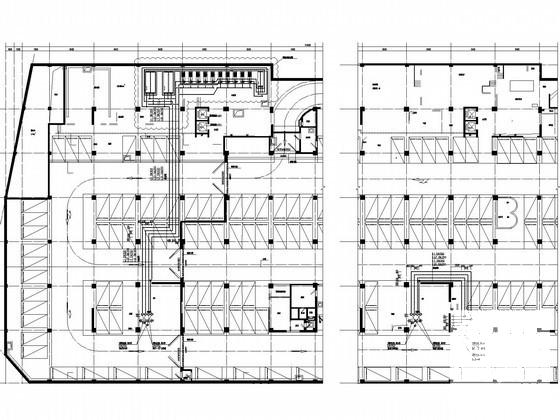

通风防排烟 平面图

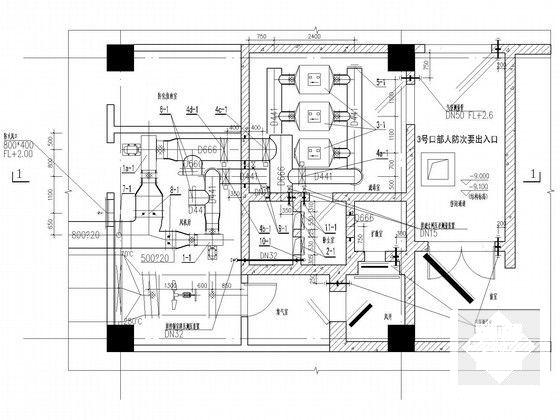

战时通风平面图

制冷机房管道布置平面图

空调制冷系统图
