综合楼空调和通风防排烟设计施工大样图

附件详情

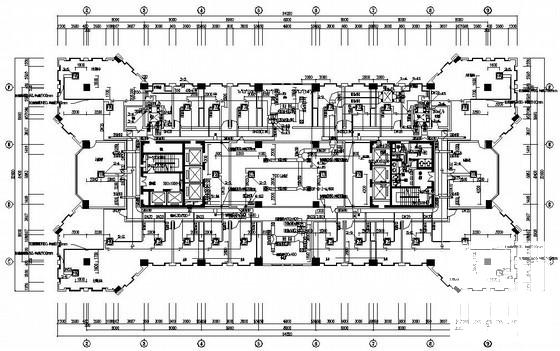

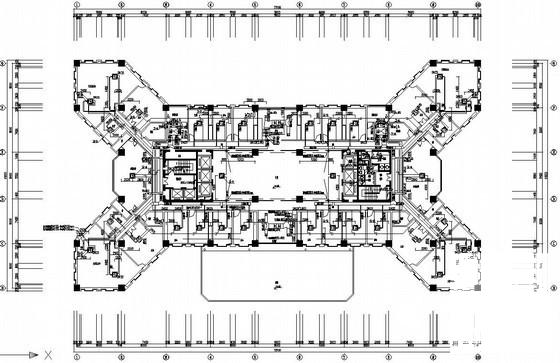

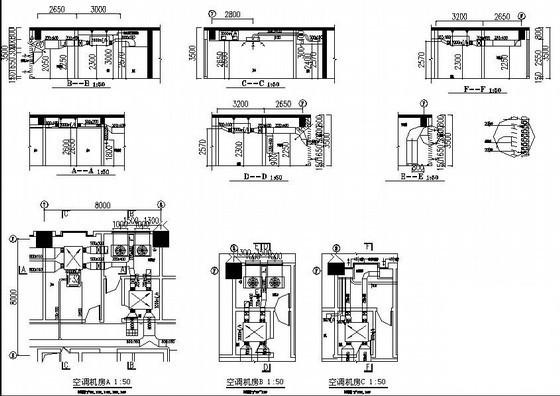

资料为某综合楼空调和 通风防排烟 设计施工图纸，其中包括：主要设备一览表，设计施工说明，A区地下室平面，A区一层平面，A区二层平面，A区三层平面，A区四层平面，A区五层平面，A区6,7,10,11,14,15,18,19,22层平面图，A区8,12,16,20层平面，A区9,13,17,21层平面图，A区23层平面，A区24层平面，A区25层平面，A区26层平面，A区27层平面，A区瞭望层平面，A区机房层平面，A区屋顶平面，空调机房大样，中心井筒大样，空调系统原理图，B区一层平面，B区二层平面，B区三层平面，B区屋顶平面。
图纸清晰，设计合理，希望对您有所帮助！
