高层社区商住楼通风及防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:贵州

附件详情

  • 暖通设计总说明
  • 暖通施工总说明
  • 主要设备表
  • 防排烟系统图(一)
  • 防排烟系统图(二)
  • D-2栋一层通风、防排烟平面图
  • D-2栋二层通风、防排烟平面图
  • D-2栋三层通风、防排烟平面图

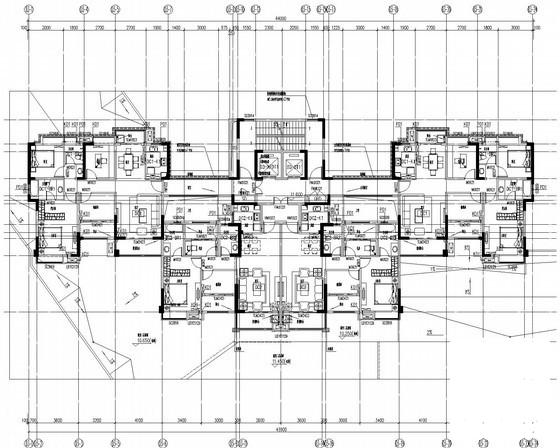

  • D-2栋标准层通风、防排烟平面图
  • D-2栋屋面层通风、防排烟平面图
  • D-2栋机房层通风、防排烟平面图
  • D-3栋一层通风、防排烟平面图
  • D-3栋二层通风、防排烟平面图
  • D-3栋三层通风、防排烟平面图
  • D-3栋标准层通风、防排烟平面图
  • D-3栋屋面层通风、防排烟平面图
  • D-3栋机房层通风、防排烟平面图

附件详情

一、项目概要:
项目位于贵州市,为一社区商住楼,地上26层,地下2层...
二、通风系统:
1.地下车库设机械排烟兼排风(诱导通风)系统,排风量按4次/h计算,无自然补风条件的防火分区设机械补风系统。补风量按排烟时不小于排烟风量的50%计算,平时排风时补风量按排风量的80%计算。
2.地下室生活(消防)水泵房设置机械排风系统,排风量按换气次数6次/h计算,并设自然补风系统,补风量按排风量的80%计算。
3.电梯机房设置机械排风系统,排风量量按10次/h计算。
4.商业厨房排风系统由排风、补风以及油烟过滤器的排风罩(按租户需要自行安装)组成...
三、防排烟系统:
1.地下车库设机械排烟兼排风系统。排烟量按6次/h计算,平时排风,火灾时自动切换成排烟。
2.地下车库(-1F)内走道设机械排烟系统:PY-B1-1,排烟量按照60m3/h.m2计算。
3.采用可开启外窗自然排烟的房间,其可开启外窗面积不小于房间地面面积的2%...

图纸共20张。

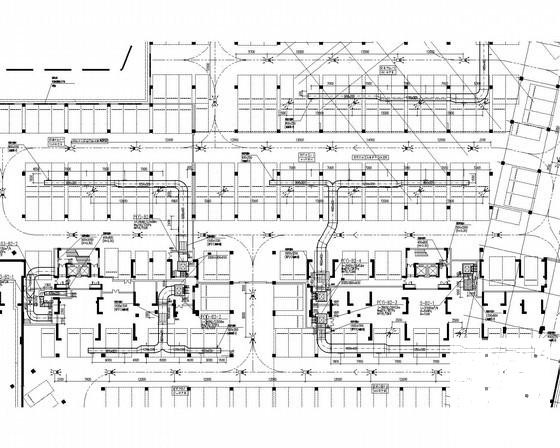

防排烟平面图

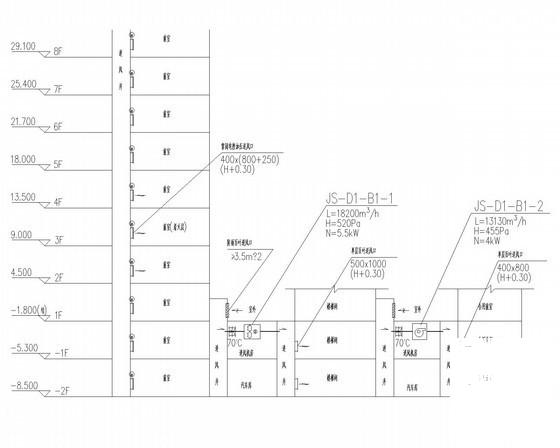

加压送风系统图

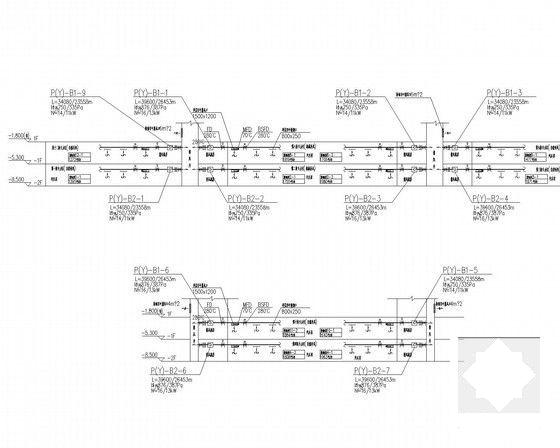

防排烟系统图

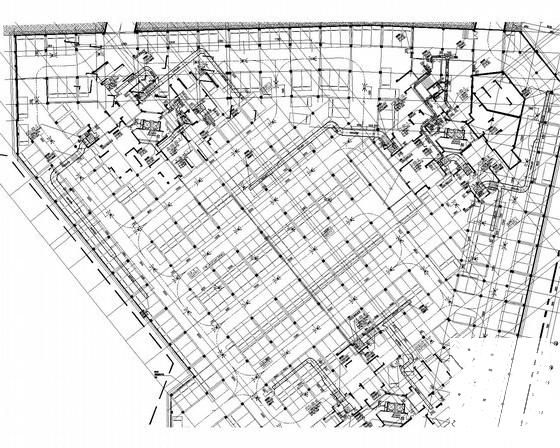

三层 通风防排烟 平面图
