9层办公综合楼地下通风防排烟设计施工大样图

  • 设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:多层建筑
  • 地上层数:7层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,防排烟,机房
  • 项目所在地:北京

附件详情

  • 设计说明
  • 地下层通风平面平面图
  • 屋顶设备平面图
  • 地上卫生间通风平面图
  • 机房大样图
  • 加压送风系统原理图

附件详情

稿件为北京某办公综合楼空调通风设计施工图纸,工程为营业及办公建筑,总建筑面积11509m2,其中地上8465m2,地下3044m2,地上7层,地下2层。地上一、二层为银行营业厅、三至七层为办公,地下一层为汽车库、机房,地下二层为职工餐厅、淋浴、机房等。建筑高度27.30m。
设计内容:该项目设计内容包括地下一,二层送排风系统,防排烟系统,及地上卫生间排风系统。地上一层至七层营业厅及办公用房设(风冷)VRV系统,由甲方另行委托设计。

图纸共7张。

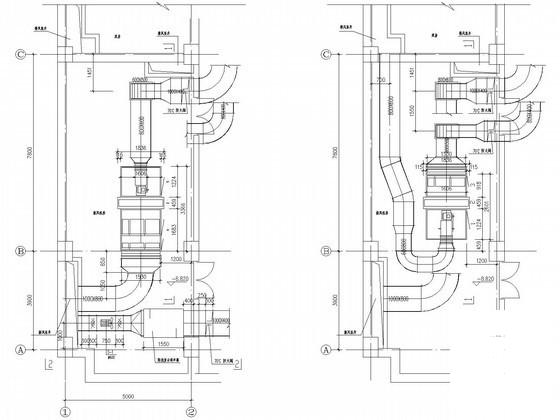

地下二层送风机房大样图

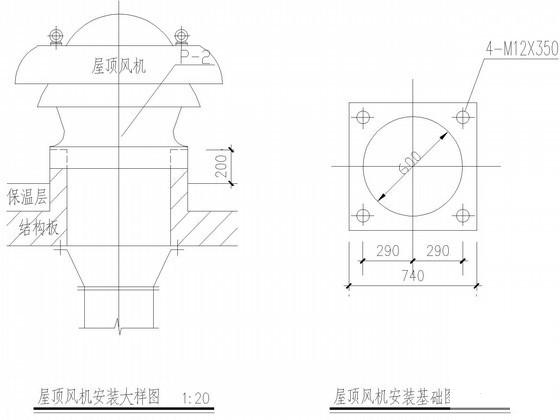

通风机安装大样

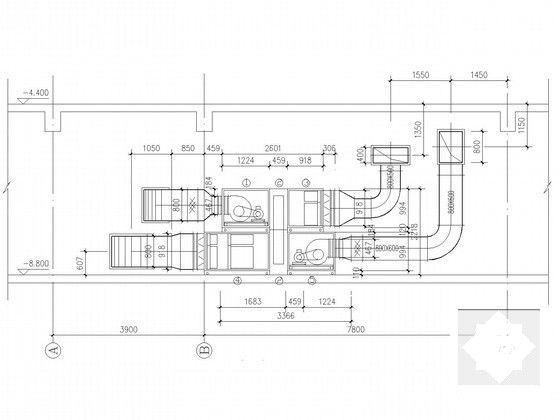

送风机房剖面

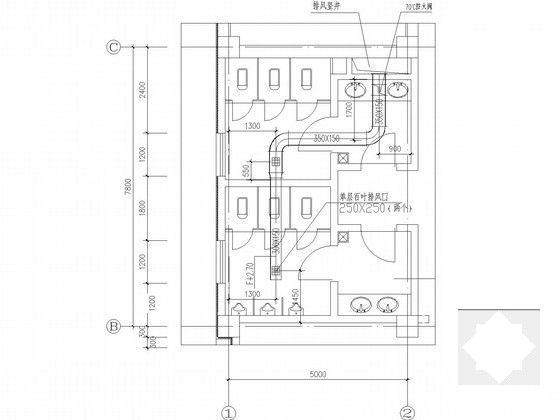

标准层卫生间通风平面图

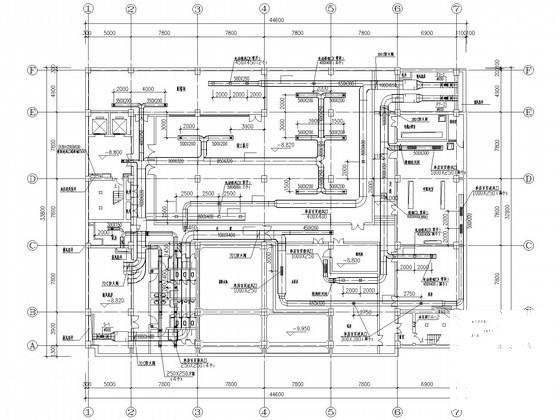

办公楼地下层空调通风施工图纸

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公综合楼设计 - 1
    办公综合楼设计 - 1
  • 办公综合楼设计 - 2
    办公综合楼设计 - 2
  • 办公综合楼设计 - 3
    办公综合楼设计 - 3
  • 办公综合楼设计 - 4
    办公综合楼设计 - 4
  • 办公综合楼设计 - 5
    办公综合楼设计 - 5
  • 办公综合楼设计 - 6
    办公综合楼设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
