多层公共建筑空调通风与防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

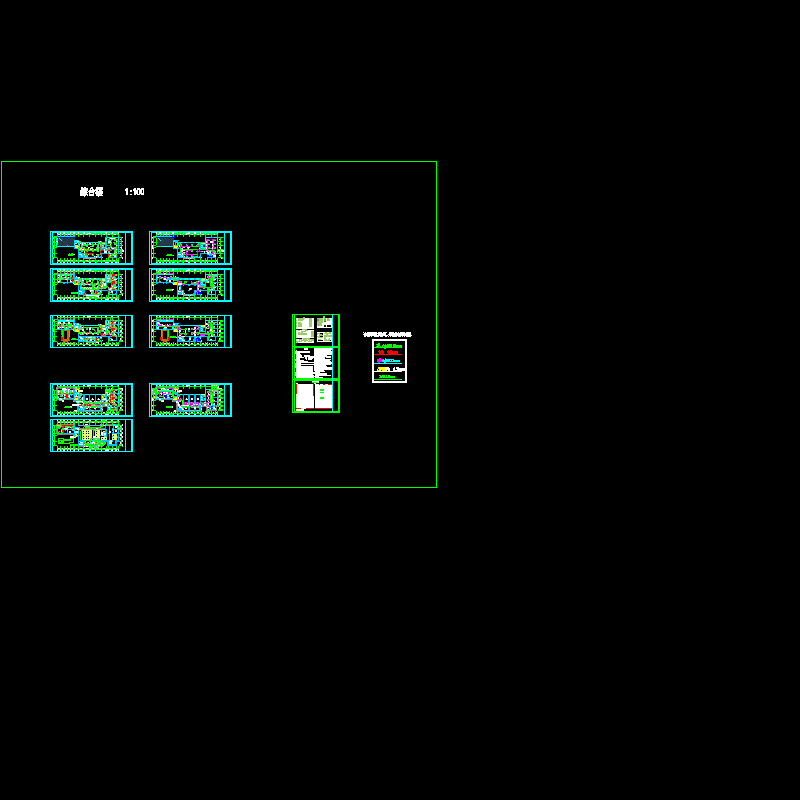

该项目位于四川省，本子项为综合楼，地下2层，地上共三层,地下负2层为汽车库及非机动车库和库房。-1~3层为餐厅、包厢及多功能厅等。属于多层公共建筑。图纸内容包含设计施工说明，主要设备材料表及图例，空调平面图，通风、排烟平面图，冷媒管平面图等...

二、空调系统：

1.冷热源：直流变频多联空调系统...

2.风系统：采用风机盘管机组加独立新风系统...

三、通风排烟系统：

1.通风系统：卫生间设置机械排风系统，通风换气次数按15次/h计算。厨房设置平时全面通风兼事故通风系统，换气次数按12次/h计算...

2.防排烟系统：高低压配电房、设置排风和送风系统，换气次数按12次计算，平时排风及送风，火灾时风机和阀门关闭关闭。非机动车库设置通风及排烟系统，按6次换气次数计算...
