多层综合楼公共建筑空调通风及防排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2781.44平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统
  • 水系统:单式泵,双管制
  • 送风方式:侧面送风
  • 项目所在地:江西

一、项目概要:
该项目位于江西省,是一个多层综合办公楼公共建筑,地上3层,总建筑面积2781.44m2。图纸内容主要包含设计施工说明,主要设备材料表及图例,通风空调平面图,空调水管平面图,空调水系统原理图,安装大样图等...

二、空调系统:
1.冷热源:采用风冷模块热泵机组...
2.风系统:采用风机盘管加独立新风系统,侧送下回...
3.水系统:采用一次泵两管制系统...

三、 通风防排烟 系统:
独立卫生间、公共卫生间设机械排风系统,排风量按照换气次数8-10次/h计算;通风、空调系统风管在穿越防火分区、空调机房及垂直风管与每层水平风管交接处的水平风管上均设70℃防火阀...

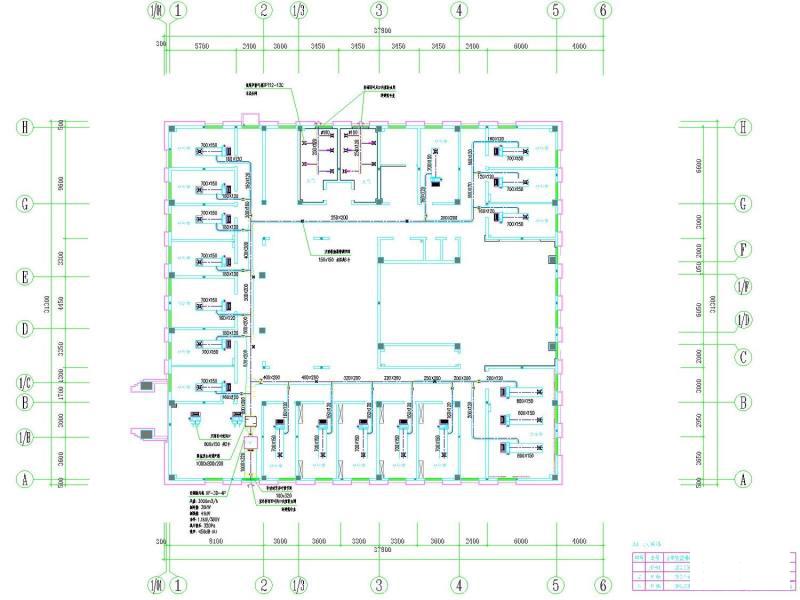

一层通风空调平面图

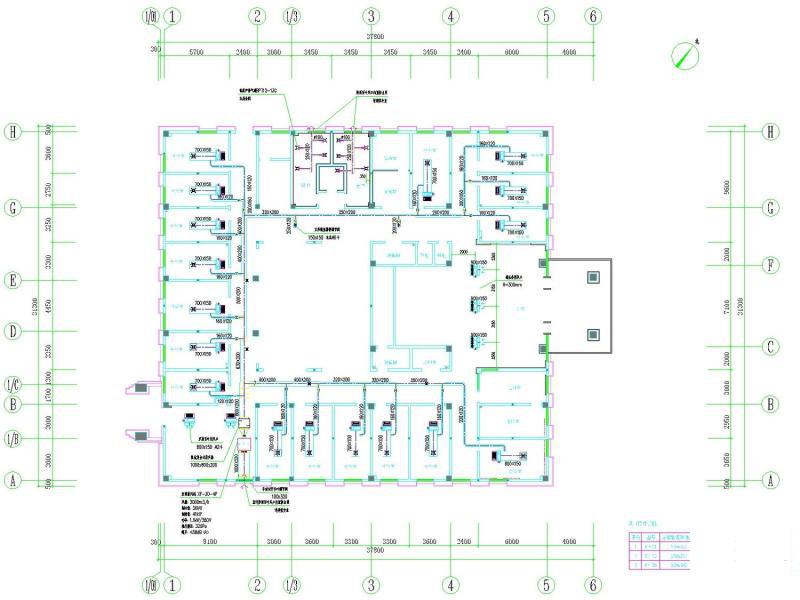

二层通风空调平面图

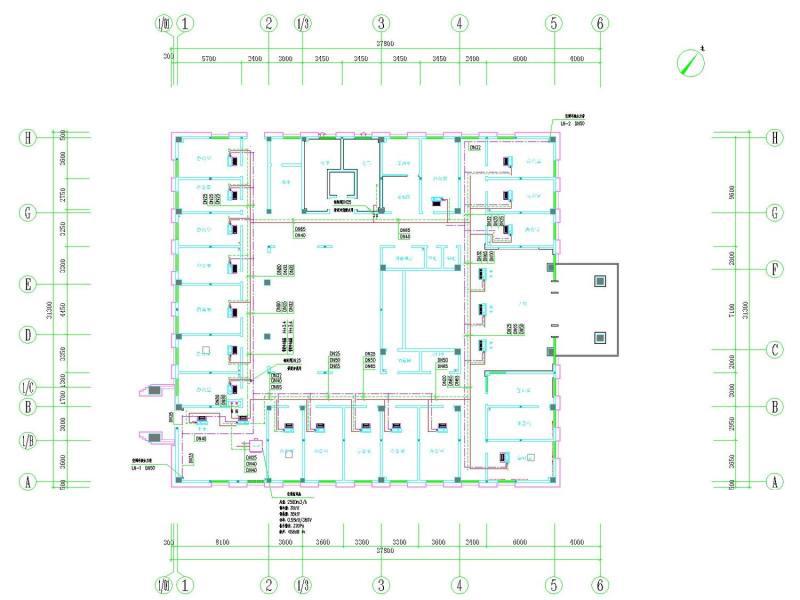

一层空调水管平面图

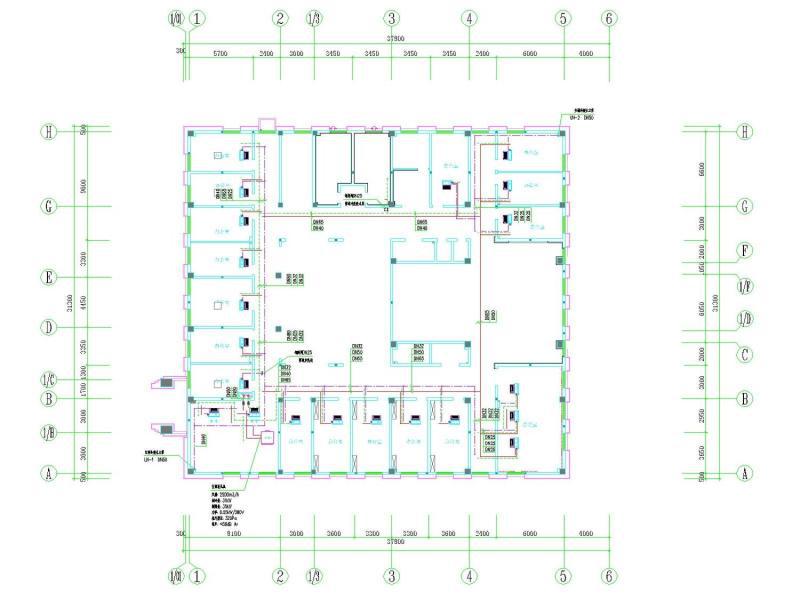

二层空调水管平面图
