多层商务酒店空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:14773.5平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 水系统:定流量,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目为上海市一商务酒店建筑,总建筑面积: 14773.5平方米,其中:地上建筑面积 10595.5平方米,地下建筑面积 4178平方米,地上四层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,通风空调系统 平面布置图 ,空调机房平剖面详图,排烟系统图,空调水系统流程图, 通风空调系统 剖面详图等...

二、空调系统:

1.冷热源:螺杆式风冷热泵机组,变冷媒多联空调系统,直接蒸发式分体空调机组...

2.风系统:采用风机盘管加独立新风系统,一次回风的全空气空调系统...

3.水系统:采用机械循环二管制异程式系统,冷、热源侧水系统采用定流量系统,负荷侧水系统采用变流量系统...

三、通风排烟系统:

1.通风系统:A区建筑地下室消防水泵房、空调水泵房、进线间、移动机房设置机械通风系统,通风量为2400m-/h。A区建筑地下室变电所设置机械通风系统,排风量为7000m-/h的柜式离心风机,送排风机设置在变电所内。楼内的会议室、包间、餐厅、vip包间、接待室等均设置机械排风,通过设置在房间吊顶内的排气扇或直流离心风机将排气排至室外...

2.防排烟系统:在主楼发生火灾时,靠外墙的楼梯间采用自然排烟的方式,由建筑专业设置符合要求的排烟窗。对内走道均设置机械排烟系统,由于公共房间内均设有喷淋装置,内走廊单个防烟分区排烟量应按13000m-/h;各内走道排烟系统均选用1台16000m-/h的混流式排烟风机,共2台,风机设置在屋顶。所有靠外窗的房间、走道由建筑专业设置满足自然排烟要求的排烟窗,排烟窗面积不小于该房间面积的2%...

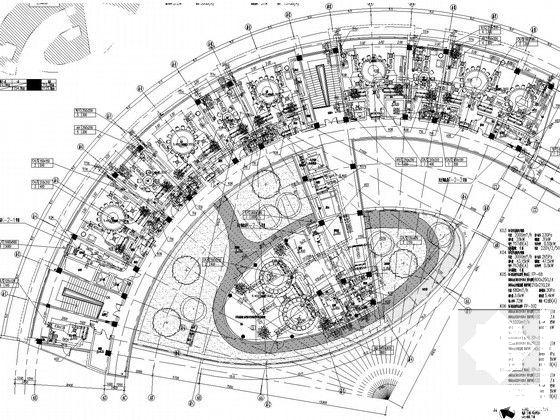

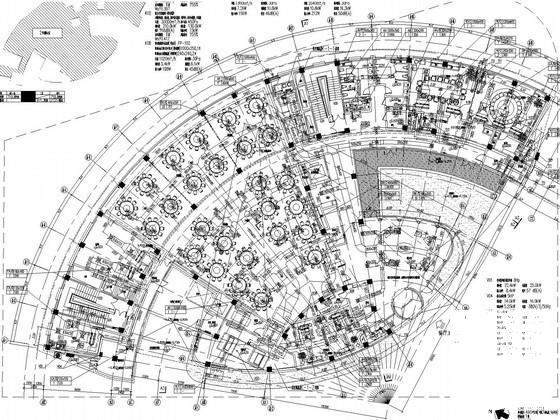

B区一层通风空调系统平面布置图

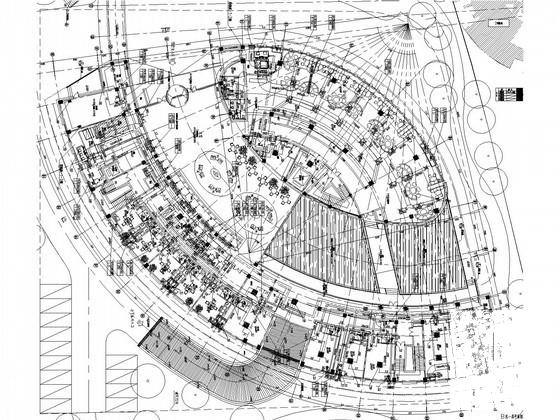

A区地下室通风空调系统平面布置图

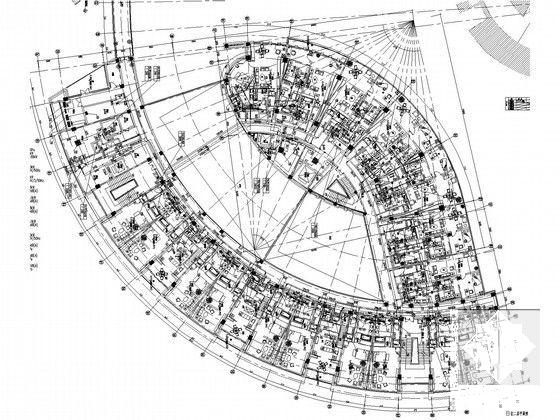

A区二层通风空调系统平面布置图

A区二层通风空调系统平面布置图

B区二层通风空调系统平面布置图

B区二层通风空调系统平面布置图

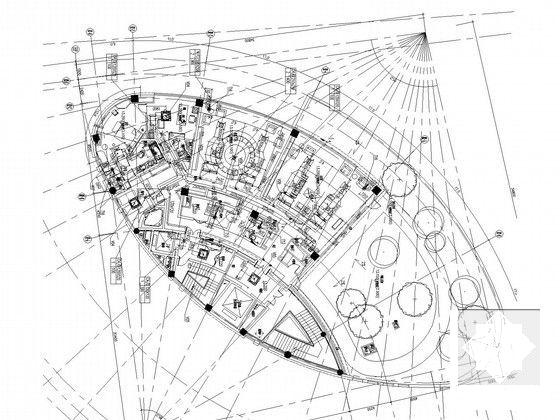

B区三层通风空调系统平面布置图

B区三层通风空调系统平面布置图

B区四层通风空调系统平面布置图

B区四层通风空调系统平面布置图

B区地下室通风空调系统平面布置图
