多层医药车间空调通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗,工业建筑
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 洁净等级:十万级
  • 送风方式:散流器送风,其他
  • 项目所在地:上海
一、项目概要:
本项目位于上海市,是一个多层医药车间建筑,地上3层。图纸内容主要包含设计施工说明,主要设备材料表及图例,供热通风与空调工程图例,风口及设备平面图,送风管平面图,回风管 平面图 ,排风及排烟管平面图,空调配管平面图,空调凝结水管平面图,风管平面图,空调系统空气及配管流程图,空调系统风量平衡及风口型式一览表,空调系统分区平面图,净化房间压差及气流流向平面图,消防排烟系统控制流程图
等...
二、净化空调系统:
无菌一万级净化空调系统送风必须经过初、中 、高效三级过滤 ,高效过滤器装在系统末端 .换气次数>40次/小时 ,送风采用顶送方式 ,回排风采用下侧回方式.系统送排风机设置变频器。一万级净化空调系统送风必须经过初、中 、高效三级过滤 ,高效过滤器装在系统末端 .换气次数>25次/小时 ,送风采用顶送方式 ,回排风采用下侧回方式.系统送排风机设置变频器 .十万级净化空调系统送风必须经过初、中 、高效三级过滤 ,高效过滤
器装在系统末端 .换气次数>15次/小时 ,送风采用顶送方式 ,回排风主要房间采用下侧回方式, .系统送排风机设置变频器 .通过在人物流进出通道缓冲间的压差控制,使生产区外空气不会逸至生产区域内.* 经计算,空调系统的夏季逐时冷负荷的综合最大值出现在15点。空调系统房间回风和排风量在调试过程中仅作参考,房间调试以压差为准...
三、通风系统:
男女厕所设置排风系统 .换气次数>10次/小时 ,其他排风系统 .换气次数>8次/小时 ;
冷热源:冷水机组...

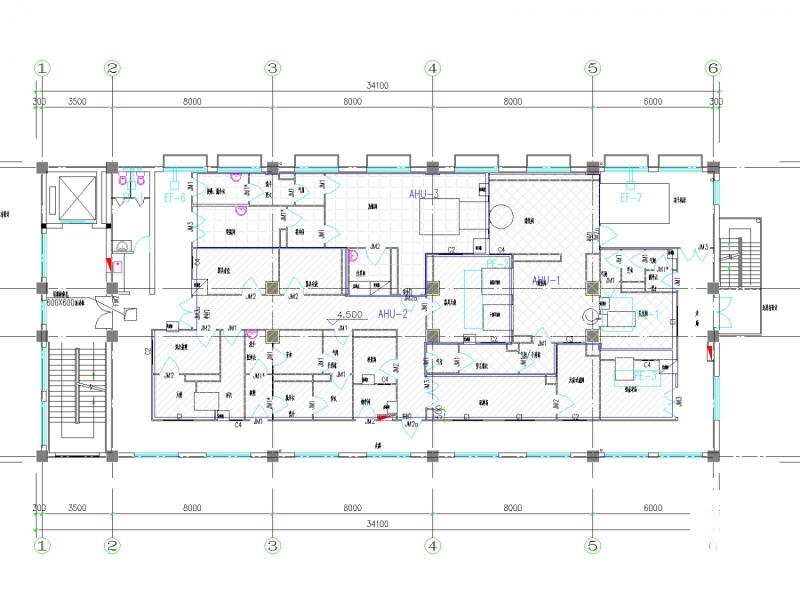

净化房间压差及气流流向平面图

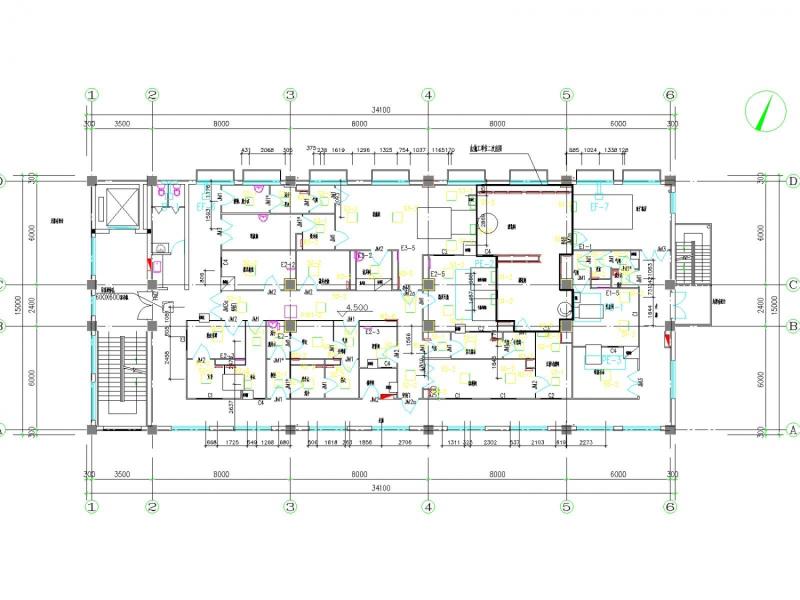

二层风口及设备平面图

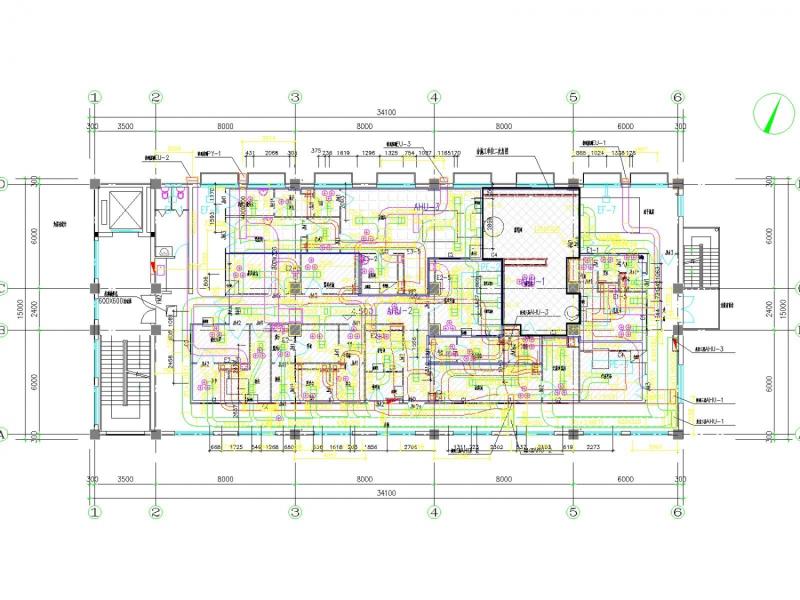

二层回风管平面图

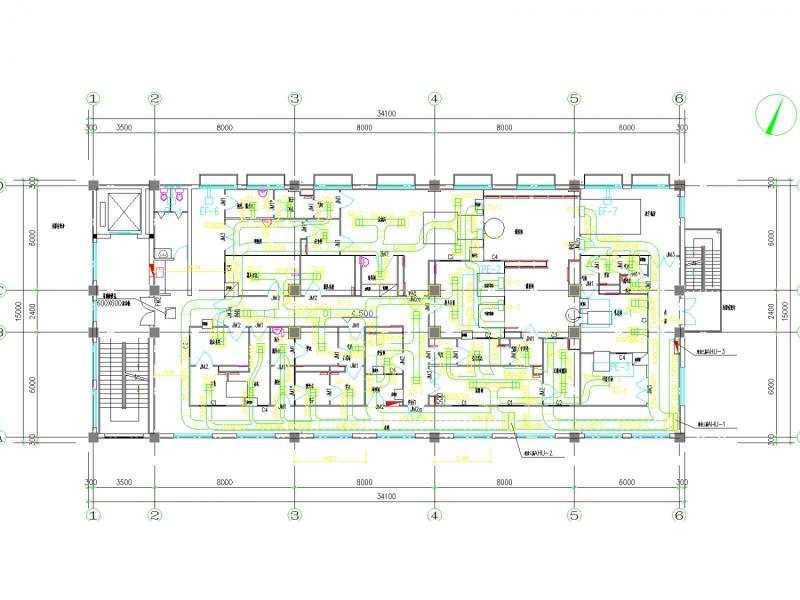

二层送风管平面图
空调系统分区平面图
空调系统分区平面图二
三层回风管平面图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 车间通风系统设计 - 1
    车间通风系统设计 - 1
  • 车间通风系统设计 - 2
    车间通风系统设计 - 2
  • 车间通风系统设计 - 3
    车间通风系统设计 - 3
  • 车间通风系统设计 - 4
    车间通风系统设计 - 4
  • 车间通风系统设计 - 5
    车间通风系统设计 - 5
  • 车间通风系统设计 - 6
    车间通风系统设计 - 6
  • 车间通风系统设计 - 7
    车间通风系统设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
