多层公共建筑空调通风排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21903.13平方米
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 防排烟及通风设备一览表
  • 通风平面图
  • 排风(烟)系统原理图
  • 内走道排烟系统原理图
  • 空调泵房管道大样平面图
  • 空调水平面图
  • 空调风平面图
  • ......

附件详情

一、项目概要:
建筑高度23.90米,属于新建多层公共建筑。总建筑面积21903.13m2......
二、冷热源:
选用2台全热回收风冷热泵,全热回收热量用于生活热水,非制冷季节可以直接制热提供生活热水,另选择两台风冷螺杆热泵机组为酒店空调提供冷热源......
三、空调系统:
冷冻水系统为一次泵两管制变流量系统。冷冻水竖管采用两管制异程系统;水平干管采用两管制同程式。
空调风系统包括:风机盘管加新风的空调系统,全空气系统。气流组织包括上送上回、侧送风上回风......
四、通风排烟系统:
地下室车库设有排风兼排烟系统。
变配电房、柴油发电机房全部采用气体自动灭火系统,故只设平时通风系统......

图纸共25张。

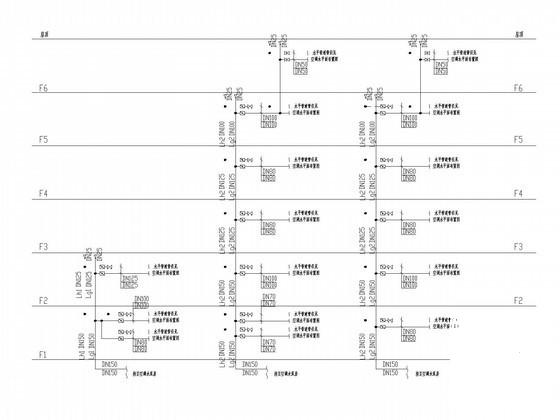

空调水系统原理图

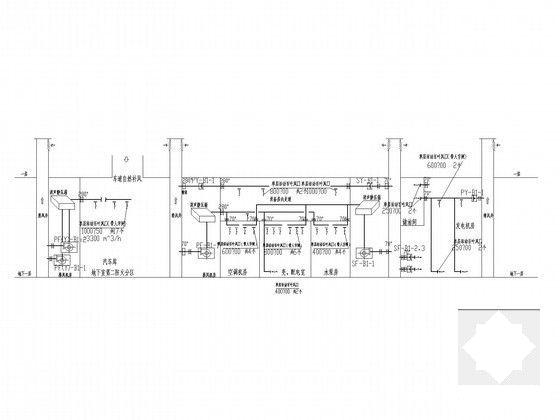

内走道排烟系统原理图

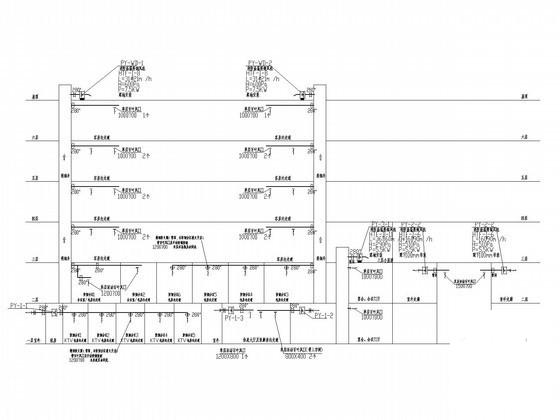

排风(烟)系统原理图

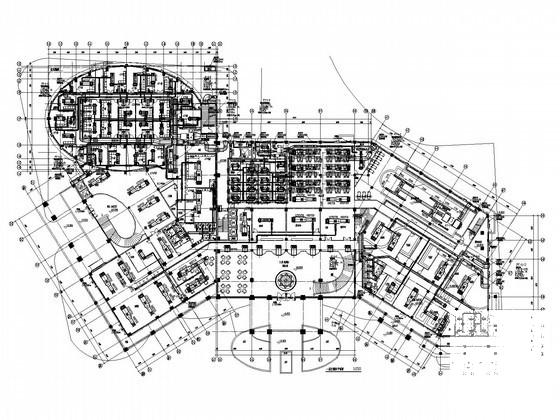

空调水平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

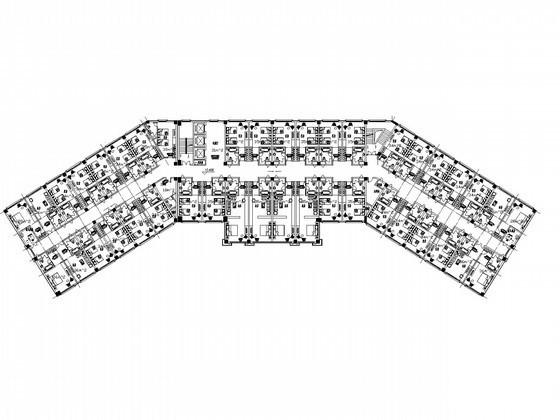

  • 公共建筑空调 - 1
    公共建筑空调 - 1
  • 公共建筑空调 - 2
    公共建筑空调 - 2
  • 公共建筑空调 - 3
    公共建筑空调 - 3
  • 公共建筑空调 - 4
    公共建筑空调 - 4
  • 公共建筑空调 - 5
    公共建筑空调 - 5
以上是部分截图,请下载附件后查看完整高清内容
