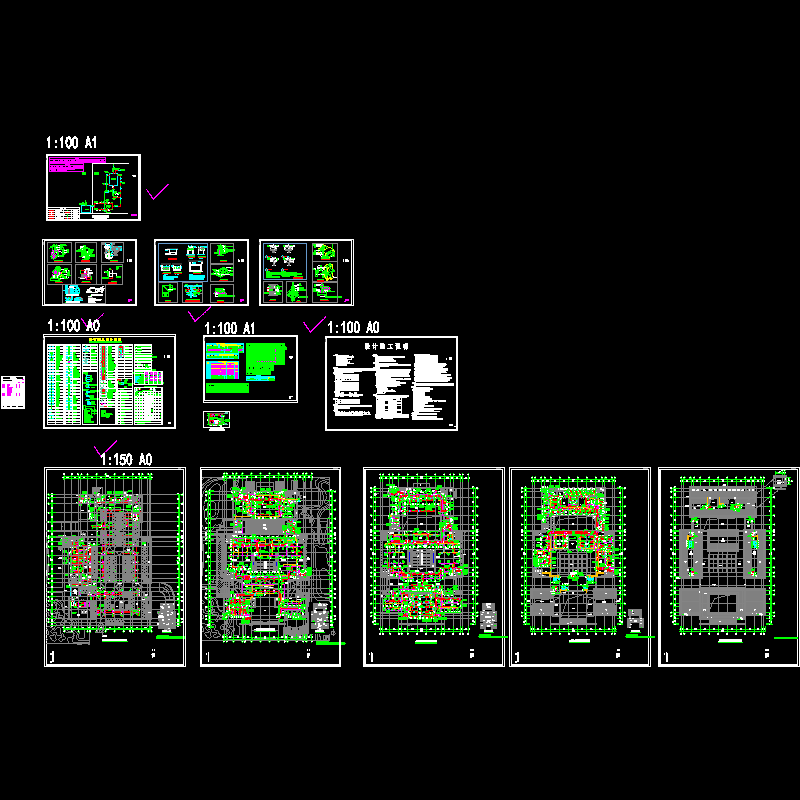

3层图纸书馆建筑空调通风排烟系统设计施工图纸（施工节点CAD详图纸）

附件详情

一、项目概要：
项目位于湖南省，为一图书馆建筑，地下1层，地上3层，总建筑面积22461平米....
二、冷热源：
选若干台制冷量从8~48Hp变冷媒多联机系统(共2419.2kW)作为冷热源...
三、空调系统：
1.大楼的阅览区、多功能厅、会议室、门厅及办公室等用房采用风机盘管加新风系统。气流组织采用上送上回方式。
2.消防控制中心和通讯及计算机用房为了方便甲方的使用，采用变频变冷媒多联机空调系统。
3.大楼新风采用冷凝热回收新风机组作为新风系统...
四、排烟系统：
1.对不能满足自然排烟需要的房间设置机械排烟系统，排烟风机设置于屋顶。
2.对满足自然排烟条件的地上房间设置不小于室内面积2％的可开启外窗进行自然排烟...
五、通风系统：
1.柴发机房等房间设置机械排风系统，进风采用侧墙百叶自然进风。
2.变电所设置机械通风系统，兼做气体灭火事故后通风。
3.水泵房等设备用房设置机械排风系统，机械补风...

编制于2014年 图纸共12张。
