高等院校9层图书馆空调通风及防排烟系统设计CAD施工图纸（人防设计）

附件详情

一、项目概要：

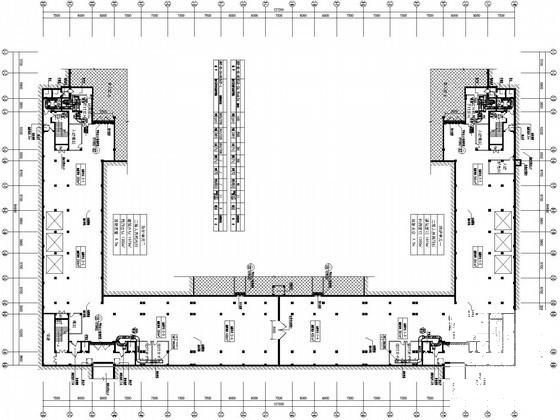

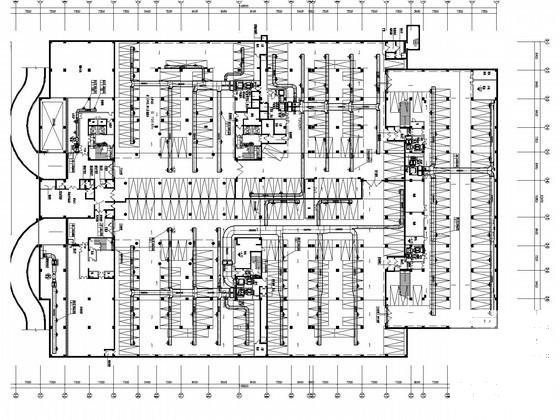

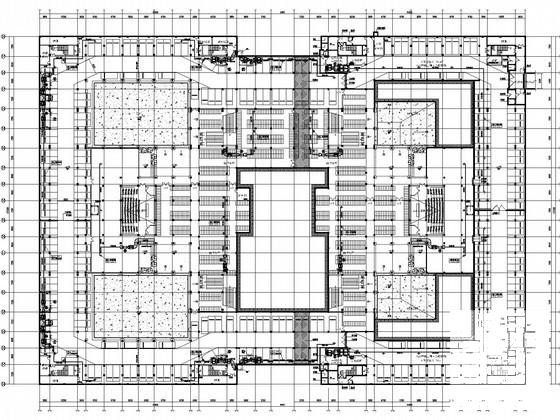

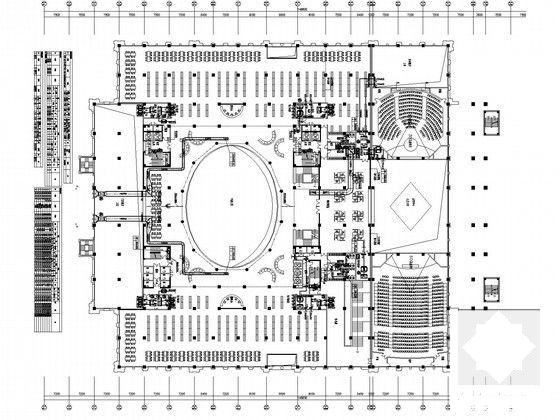

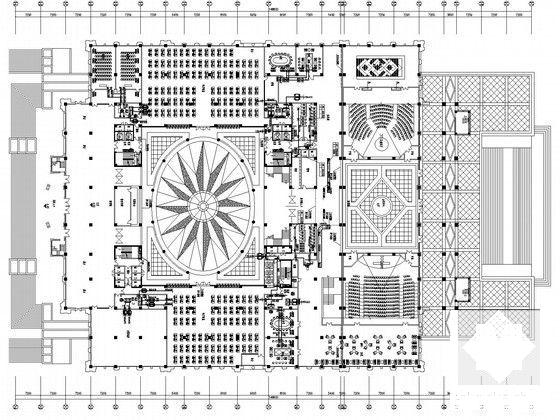

该项目位于福建省，是一高等院校图书馆建筑，地上9层，建筑面积59204平方米，地下1层，建筑面积11990平方米，总建筑面积71194平方米，建筑高度46.5m。图纸内容包含设计施工说明，主要设备材料表及图例，人防通风原理图，空调通风平面图，冷冻机房空调水系统原理图，防烟系统原理图，冷冻机房设备 平面布置图 等...

二、空调系统：

1.冷热源：压缩离心式水冷冷水机组，螺杆式水冷冷水机组...

2.风系统：采用集中式或半集中式空调，全空气系统，新风机组（或全热交换器）加风机盘管系统，...

3.水系统：采用一次泵变流量系统...

三、通风排烟系统：

1.通风系统：变配电所、机电设备用房等，均设置机械通风系统（送﹑排风风机箱及风管系统）。地下自行车库设有机械通风系统，由设在专用排风机房内的柜式离心风机箱负责排除有害废气，通过坡道自然补风。各层卫生间，均设置由风管式排风机或吊顶式排气扇构成的机械排风系统。书库等其他需要排除污浊空气或余热的房间、场所及无自然通风条件的内区房间等，也设有机械排风系统。对设置气体灭火的区域，设置事后排风风机，换气次数不小于5次/h...

2.防排烟系统：凡是不满足防火规范中的有关规定的超大的封闭房间、超长的封闭内走廊、中庭均设有独立的机械排烟系统，机械排烟风机箱设置在排烟机房内、设备平台上或屋面上，并根据需要设置补风系统...
