6层高等院校图纸书馆及宿舍通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:文化,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:30000平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:通风,防排烟,其它
  • 送风方式:散流器送风
  • 项目所在地:湖南

一、项目概要:
该项目位于湖南省,是一个高等院校图书馆及宿舍建筑,地上6层,地下1层,总建筑面积18464.69+11182.73平方米。
图纸内容主要包含设计施工说明,主要设备材料表及图例,通风平面图,通风及防排烟平面图等...

二、平时通风设计:
卫生间设机械排风,换气次数10次/h。学生报告厅设机械排风,换气次数3次/h,自然补风。电梯机房设机械排风,换气次数10次/h。其他阅览室、房间通过可开启外窗进行通风换气...

三、防排烟系统设计:
1. 图书馆一层密集书库、特藏书库,三层机房、六层档案库房采用了气体灭火,设置事故排风系统,换气次数为5次/h。室内外便于操作的地点设置手动控制装置。平时及灭火时关闭,事故后开启排风。自然进风。
2. 三层防火分区一、二不满足自然排烟条件,采用机械排烟。根据防火分区划分防烟分区,防烟分区排烟量为60m3/(h.m2),系统排烟量为最大防烟分区面积X120m3/h。自然补风.。
3.六层内走道不满足自然排烟条件,采用机械排烟,排烟量为60m3/(h.m2),排烟风机置于屋顶。自然补风...

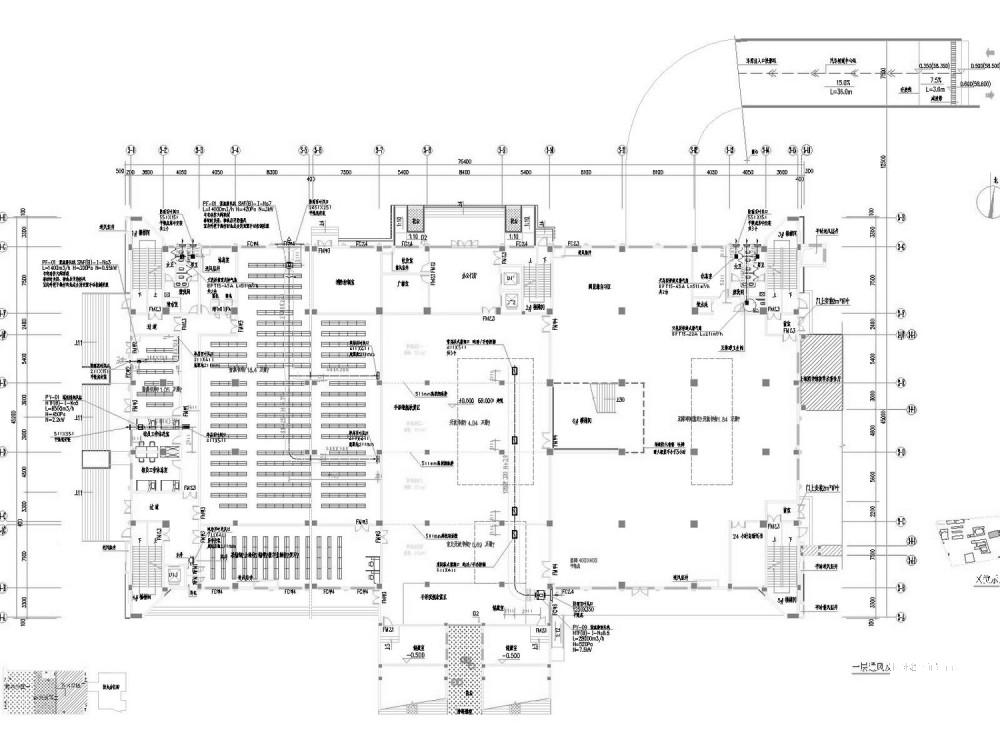

图书馆一层通风及防排烟平面图

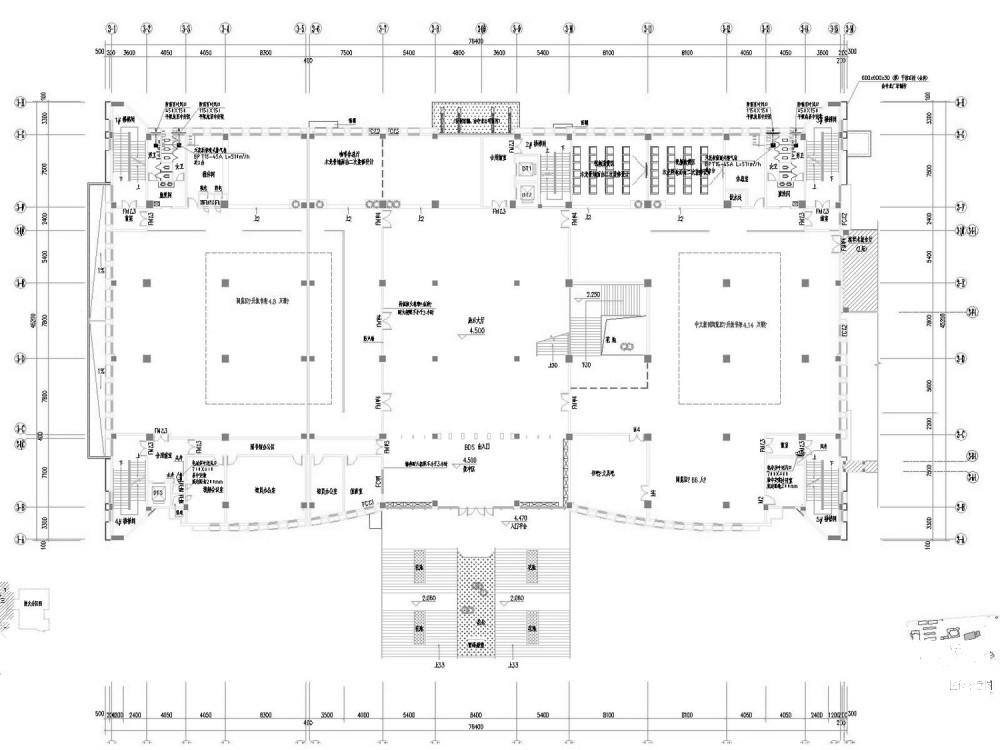

图书馆二层通风及防排烟平面图

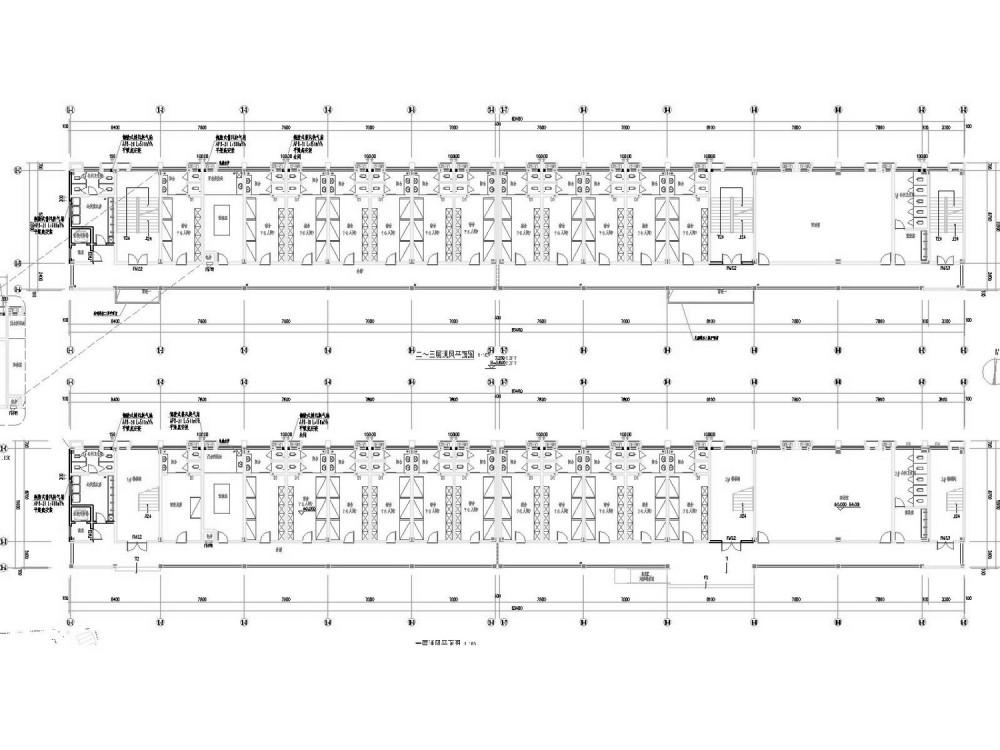

宿舍一~三层通风平面图

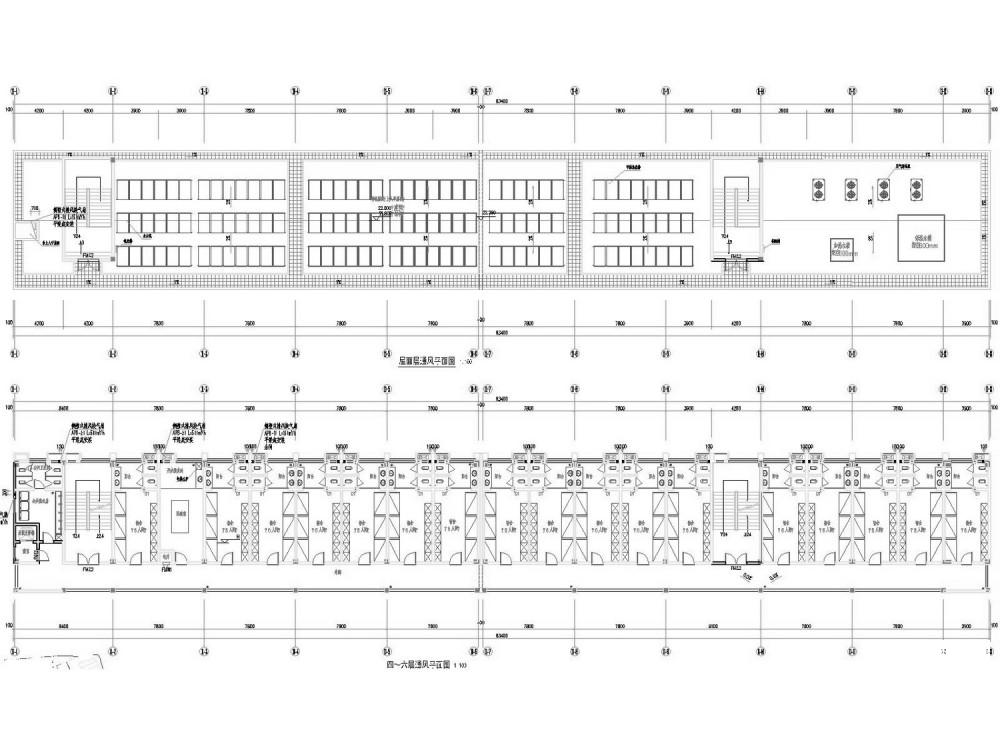

宿舍四~六层通风平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
  • 通风及防排烟系统 - 4
    通风及防排烟系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
