2层售楼处及附属办公配套用房空调系统设计CAD施工图纸(地源热泵系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计内容:空调,冷热源
  • 冷热源:水地源热泵
  • 水系统:定流量,双管制,异程式

附件详情

一、项目概要:
本会所共2层,地下一层,地上两层,该项目主要功能为:售楼处及附属办公配套用房....
二、冷热源:
泳池加热由独立一台地源热泵负责,制热量:200KW.售楼处空调由另外两台地源热泵负责,制冷/热量:320KW/台....
三、空调系统:
1.售楼处及附属区域空调采用风机盘管+独立新风系统,泳池空调由独立的除湿空调负担。送回风方式采用顶送顶回。
2.空调水采用两管制系统,空调水系统为定流量异程系统...

图纸共12张。

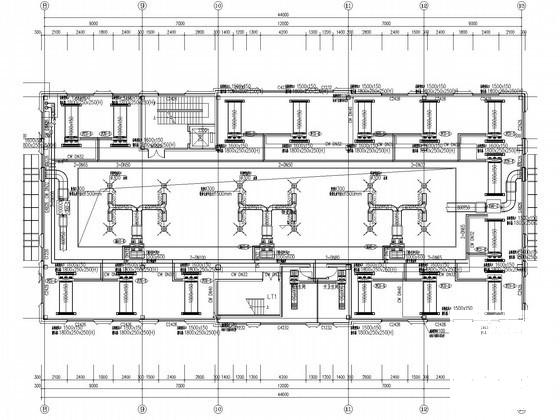

空调图

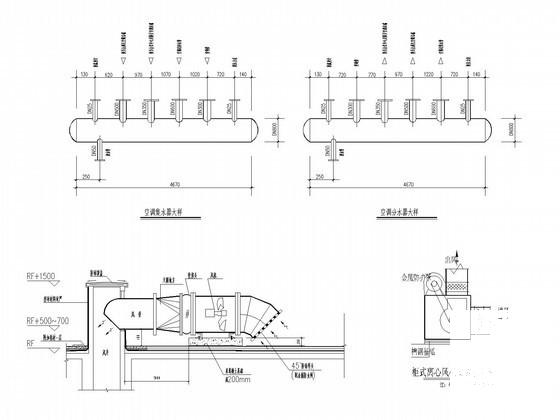

安装示意图

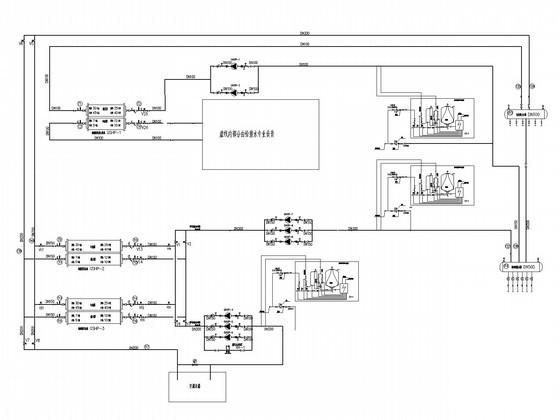

地源热泵空调系统流程图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2层售楼处及附属办公配套用房空调系统设计CAD施工图纸(地源热泵系统) - 1
    第 1 张图
  • 2层售楼处及附属办公配套用房空调系统设计CAD施工图纸(地源热泵系统) - 2
    第 2 张图
  • 2层售楼处及附属办公配套用房空调系统设计CAD施工图纸(地源热泵系统) - 3
    第 3 张图
  • 2层售楼处及附属办公配套用房空调系统设计CAD施工图纸(地源热泵系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
