4层实验室地源热泵空调系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调, 通风, 防排烟
  • 冷热源:水地源热泵
  • 空调系统:全空气系统

附件详情

一、项目概要
本期工程主要服务对象为实验室和办公室,设计为一个地源热泵空调系统,综合冷负荷:3914Kw,综合热负荷:3974Kw,5.4 该项目地埋管换热器系统为竖直埋管换热器系统。钻孔埋管换热器采用双U型埋管方式.....
二、设计内容
空调系统:
(1)一层中试基地、综合实验室采用组合式空气处理机组,空调季节按照人员新风比运行,过渡季节加大新风的引入量直至全新风运行。
(2)实验室、办公等区域采用风机盘管加新风系统,并设置热回收新风处理机组,保证该项目大于40%的的新风量实现热回收。
通风排烟系统:
(1)地上部分均采用自然排烟,可开启外窗面积不小于该房间面积的2%的且距离最远点不超过30米。
(2)地下部分机械排烟系统设计
地下室走廊排烟口采用多叶排烟口,平时常闭,排烟口与风机连锁,发生火灾时电信号开启排烟风机与着火区域防烟分区内排烟口。排烟量计算:排烟系统.....

,图纸共16张。

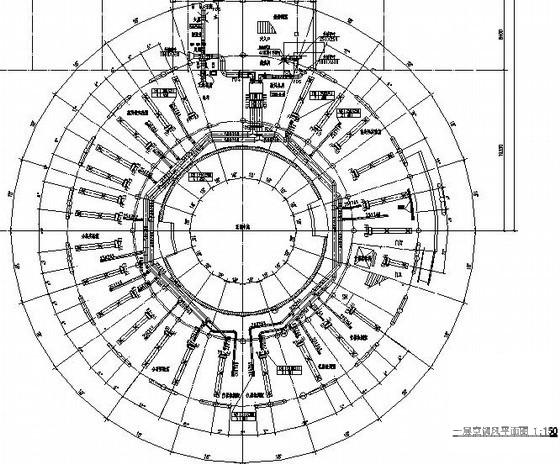

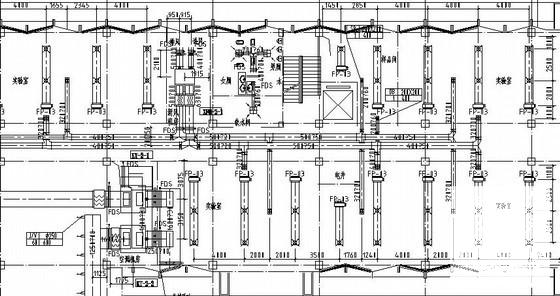

二层空调风平面图

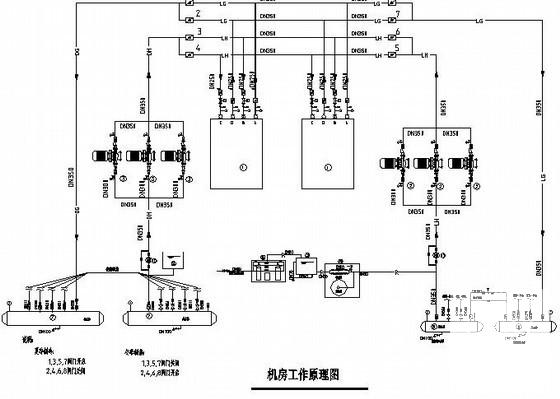

机房工作原理图

系统施工图

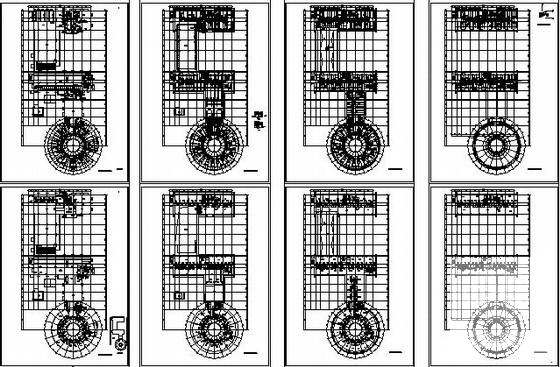

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 实验室空调系统设计 - 1
    实验室空调系统设计 - 1
  • 实验室空调系统设计 - 2
    实验室空调系统设计 - 2
  • 实验室空调系统设计 - 3
    实验室空调系统设计 - 3
  • 实验室空调系统设计 - 4
    实验室空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
