10157平米地源热泵空调系统施工大样图

  • 设计详细说明:有
  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10157平方米
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,机房,其它
  • 冷热源:水地源热泵,蓄冷(热)系统
  • 空调系统:空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 节点大样:集分水器,水泵,风机盘管
  • 项目所在地:江西
一、设计范围
1.本建筑的空调系统设计;
2.大楼包厢、宴会厅及公共卫生间的排风系统设计;
3.能量计费系统纳入楼宇BAS系统、空调自控系统后续进程均由专业公司深化设计;
4.厨房该资料仅为概念性设计,具体方案由专业公司深化设计,厨房二次通风设计时灶具排风经静电油烟过
滤器净化处理达标之后高空排放,油烟排放浓度应符合“饮食业油烟排放标准”<2mg/m%%173的排放要求;
二、室内外设计计算参数
1.本大楼空调建筑面积才10157.07m2,夏季设计冷负荷为1453.3kW;冬季设计热负荷为1162.64kW,建筑平面冷指标143.08W/m2,建筑平面热指标114.47W/m2.空调冷水供水温度7℃,空调冷水回水温度12℃,,热水供水温度45℃,,热水回水温度40℃,
2、空调冷热源及系统设计
1)根据甲方意见本项目空调冷热源采用地源热泵机组,餐厅就餐时利用蓄冷水池夜间蓄冷提供冷源,地源热泵机组及空调水泵置于本楼负一层冷冻机房内,空调补水用补水定压罐冷却侧室外地源管道设计详见相关设计图纸。
3、空调系统的划分与组成
(1)空调水管系统采用同程与异程相结合的布置方式,详见相关设计图纸。空调末端配置电动两通调节阀及风速调速开关控制室温和风量。
(2)各层采用风机盘管加新风方式,每层大空间房间空调新风由经全热交换器处理后送入各空调房间;同时全热交换器排除室内的余热。采用全热交换器在过渡季节可开启以保证室内空气品质。各层其他小房间的新风,由吊顶于本层的全新风机提供。
三、图纸展示

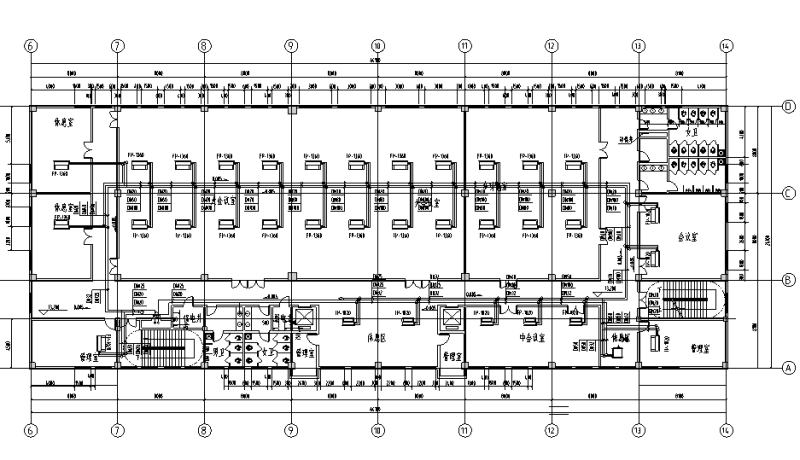

空调水平面图

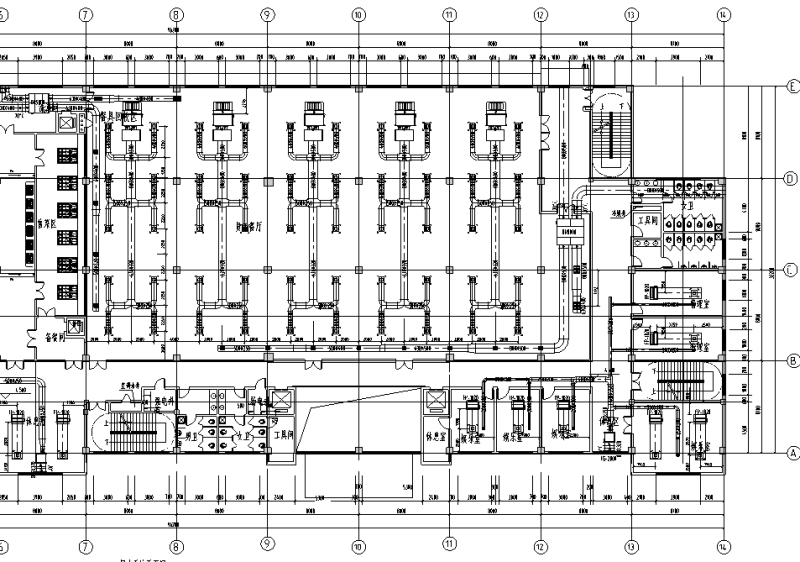

风系统平面图

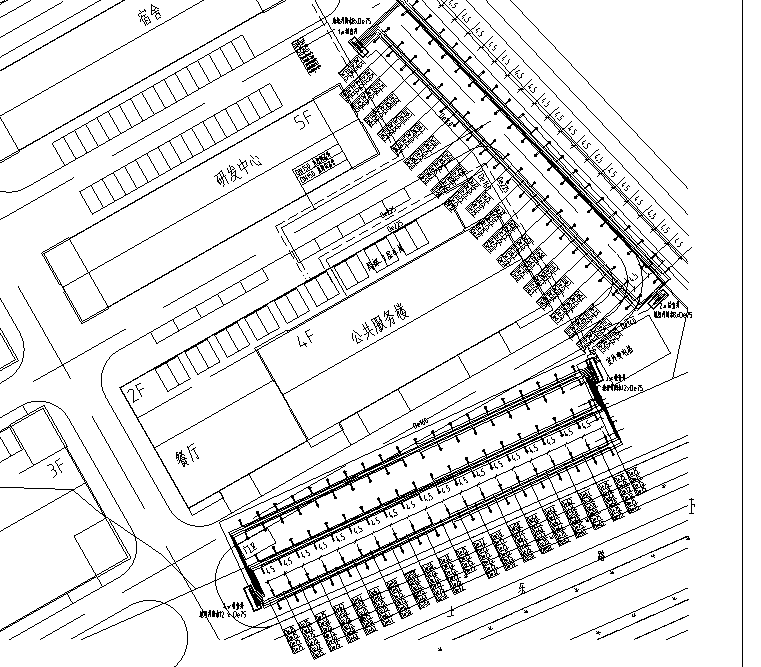

冷热源室外平面图

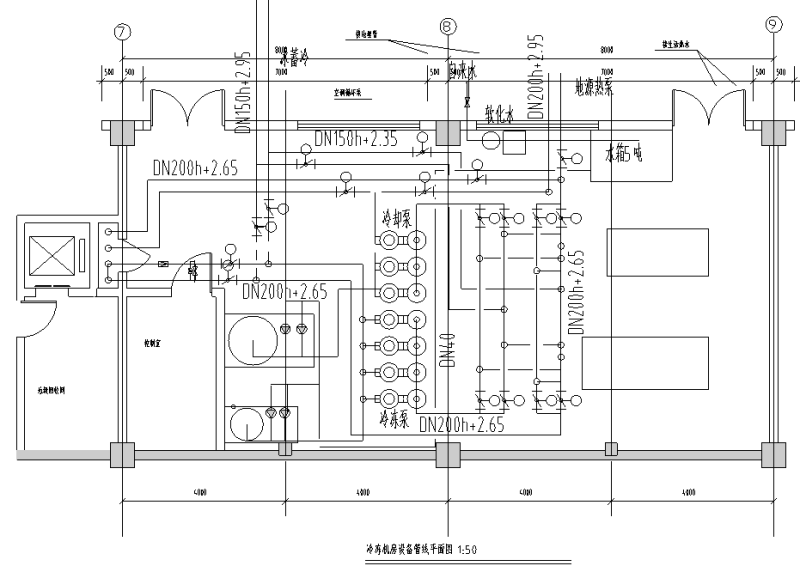

冷冻机房大样图
地源热泵水蓄冷系统图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 地源热泵空调系统图 - 1
    地源热泵空调系统图 - 1
  • 地源热泵空调系统图 - 2
    地源热泵空调系统图 - 2
  • 地源热泵空调系统图 - 3
    地源热泵空调系统图 - 3
  • 地源热泵空调系统图 - 4
    地源热泵空调系统图 - 4
  • 地源热泵空调系统图 - 5
    地源热泵空调系统图 - 5
以上是部分截图,请下载附件后查看完整高清内容
