3层别墅住宅楼地源热泵空调系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:空调
  • 冷热源:水地源热泵
  • 水系统:单式泵,双管制,同程式

附件详情

一、项目概要:
别墅总建筑面积约为320平方米,空调面积约为220平方米,地板采暖面积约218平方米...
二、冷热源:
地源热泵中央空调系统,机组采用VKC水—水机组...
三、空调系统:
1.空调水系统采用一次泵二管制,同程连接,水管采用PPR管。
2.新风机组采用全热交热器(新风换气机),新风量按照30-50m3/人选型...

图纸5张 资料32张。

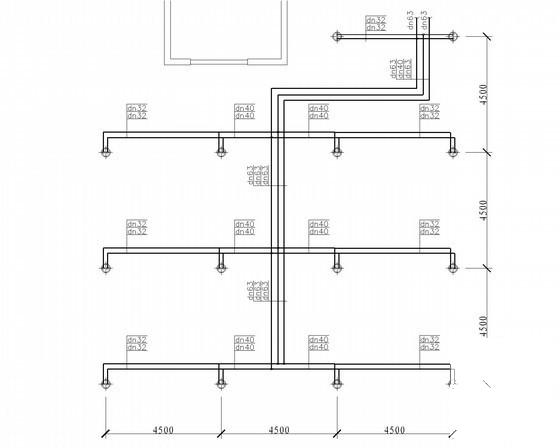

地埋管平面图

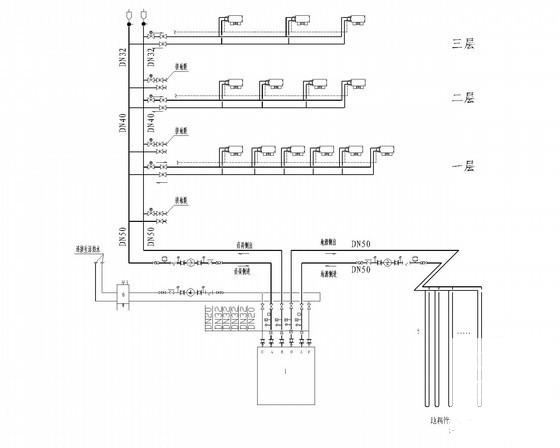

空调系统示意图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

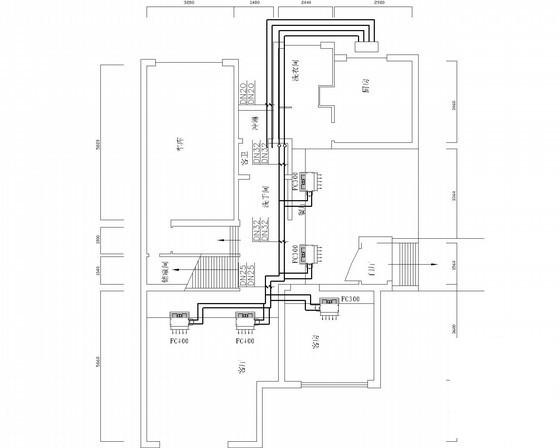

  • 别墅地源热泵空调 - 1
    别墅地源热泵空调 - 1
  • 别墅地源热泵空调 - 2
    别墅地源热泵空调 - 2
  • 别墅地源热泵空调 - 3
    别墅地源热泵空调 - 3
以上是部分截图,请下载附件后查看完整高清内容
