240平米3层别墅地源热泵中央空调系统施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅, 别墅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:240平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:空调, 通风, 采暖, 冷热源, 其它
  • 冷热源:水地源热泵
  • 空调系统:全水系统
  • 采暖系统:热水辐射
  • 水系统:双管制, 同程式
  • 项目所在地:浙江

附件详情

  • 空调设计及施工说明
  • 系统原理图
  • 机房系统轴侧图
  • 水管平面图
  • 地暖平面图
  • 温控面板平面图
  • 控制平面图
  • 综合天花平面图
  • 中央除尘平面图
  • 中央除尘系统图
  • 风机盘管水系统图
  • 地暖水系统
  • 地板辐射采暖施工详图
  • 机房基础 平面布置图
  • 机房设备管线连接图
  • 室外设计施工说明
  • 室外钻孔平面定位图
  • 室外钻孔平面图室
  • 外钻孔详图
  • 材料表

附件详情

稿件为杭州某别墅地源热泵中央空调系统设计施工图纸,别墅建筑结构共分4层,包括卧室、书房、卫生间、厨房、餐厅等功能区。本户型的空调面积约为240m2。
设计内容:本施工图设计内容包括该建筑地下室、一层、二层、三层的空调系统、地板辐射采暖系统设计、中央除尘系统、新风系统设计、以及生活热水系统设计。以及室外地埋管设计。
该别墅采用地埋管地源热泵中央空调系统,以地下岩土体作为低温冷热源。选用高效节能的全热回收地源热泵机组制冷、制热同时还能提供生活用水。夏季“免费”,过渡季和冬季“低成本”,真正做到“一机三用”,与一台300升的热水箱一起保证别墅24小时的热水供应。夏季末端采用卧式暗装风机盘管向房间供冷,吊装于吊顶内回水管上安装开关式电动二通阀,并设手动温控开关。冬季采用地板辐射采暖系统供暖……

,图纸共39张。

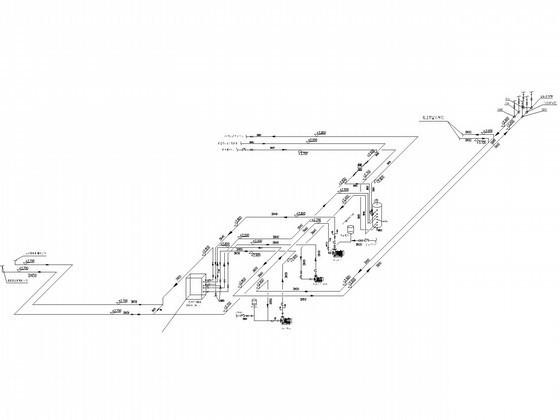

机房系统轴侧图

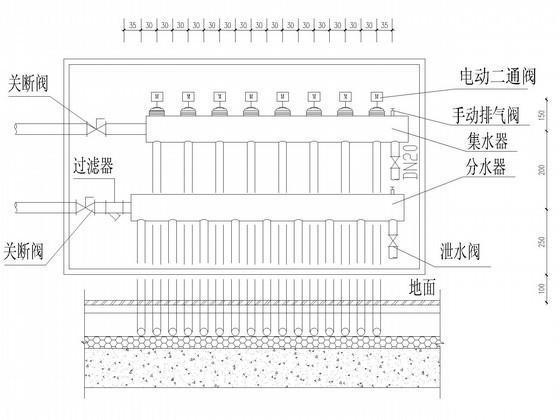

分集水器正视图

采暖平面

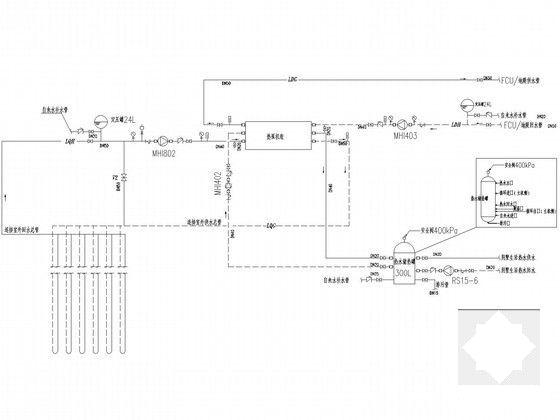

系统原理图

控制平面图

室外钻孔详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 别墅地源热泵空调 - 1
    别墅地源热泵空调 - 1
  • 别墅地源热泵空调 - 2
    别墅地源热泵空调 - 2
  • 别墅地源热泵空调 - 3
    别墅地源热泵空调 - 3
  • 别墅地源热泵空调 - 4
    别墅地源热泵空调 - 4
  • 别墅地源热泵空调 - 5
    别墅地源热泵空调 - 5
  • 别墅地源热泵空调 - 6
    别墅地源热泵空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
