5层办公楼空调通风防排烟系统设计CAD施工图纸(地源热泵系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21959平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 洁净等级:千级,万级,十万级
  • 全空气系统:定风量
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 特殊系统:地源热泵
  • 项目所在地:上海

附件详情

一、项目概要:

该项目由地下一层、地上五层组成的多层建筑,总建筑设计面积:21959m2,其中地上部分:13152m,建筑总高度:23.95m。图纸内容包含设计施工说明,主要设备材料表及图例,空调及通风系统布置图,室外地埋管系统孔位图,主要设备平面布置及基础图,空调管道 平面布置图 ,空调管道剖面图,空调机房,空调水系统原理图,空调末端水系统流程图等...

二、空调系统:

1.冷热源:采用地源热泵主机与辅助冷却塔相结合的形式...

2.风系统:采用全空气定风量低速管道系统,风机盘管加新风,分体空调...

3.水系统:采用二管制异程式系统...

三、通风排烟系统:

1.通风系统:地下变配电房,采用机械送排风方式,通风量按设备发热量计算;空调能源中心,采用机械送排风方式,按6次/h换气次数计算通风量;水泵房采用自然进风机械排风的通风方式,通风量按4次/h换气次数计算...

2.防排烟系统:地下楼梯间除可自然排烟外,其余防烟楼梯间均设置正压送风系统,正压风机设置在屋顶,楼梯间正压送风量为20000m/h;地上楼梯间均可采用自然排烟;走道排烟:疏散距离超过20米的走道均采用自然排烟方式,并保证最远点距离排烟口的距离<30米,车库:地下一层车库设置机械排烟系统,排烟量按换气次数为6次/时计算,因车道直通室外,故采用自然补风方式...

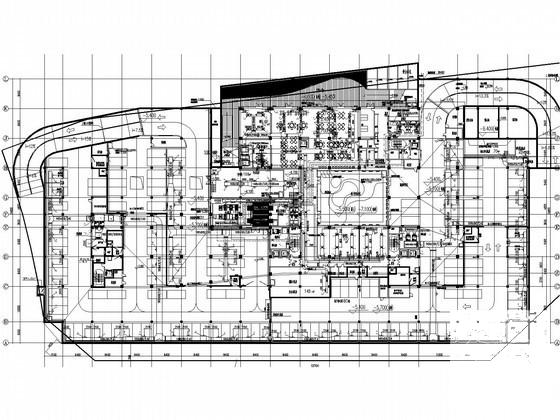

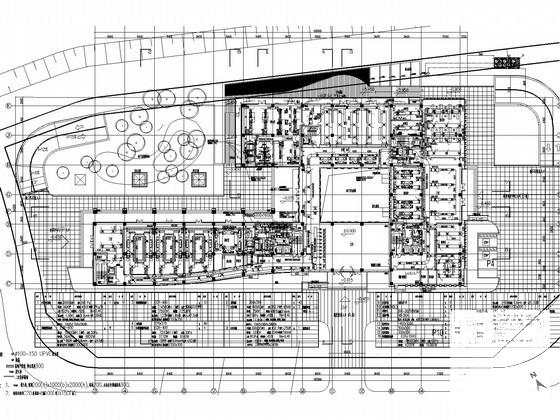

一层平面空调及通风系统布置图

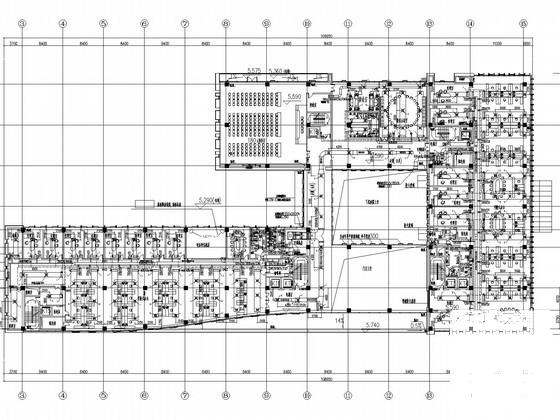

二层平面空调及通风系统布置图

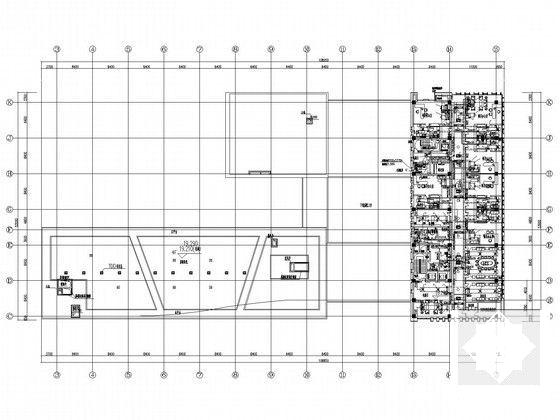

五层平面空调及通风系统布置图


空调末端水系统流程图

室外地埋管系统孔位图

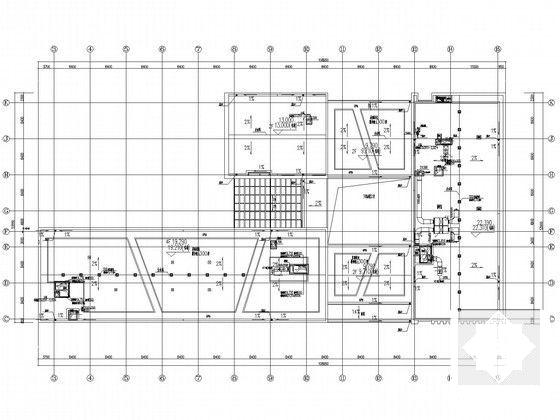

四层平面空调及通风系统布置图
