地源热泵空调系统热泵站房与换热系统设计施工大样图

项目概要：

本项目为南京鑫星中小银行服务创新基地项目地源热泵空调系统热泵站房与换热系统工程。地上总建筑面积96834.72m2，地下总建筑面积51060.51m2。总空调面积85458.85m2，包括地上部分67822.07m2（研发中心、灾备中心、凭证库、呼叫运营中心、研发办公、综合管理楼、体育中心，同时预留合作交流中心、教师公寓9995.13m2的空调负荷），地下部分6022.46m2（餐厅），灾备中心（由业主另行外委托设计）11614.32m2。

设计内容：

热泵机房设计、地埋管换热系统施工施工图设计，冷却塔放置位置详总图。

部分图纸展示：

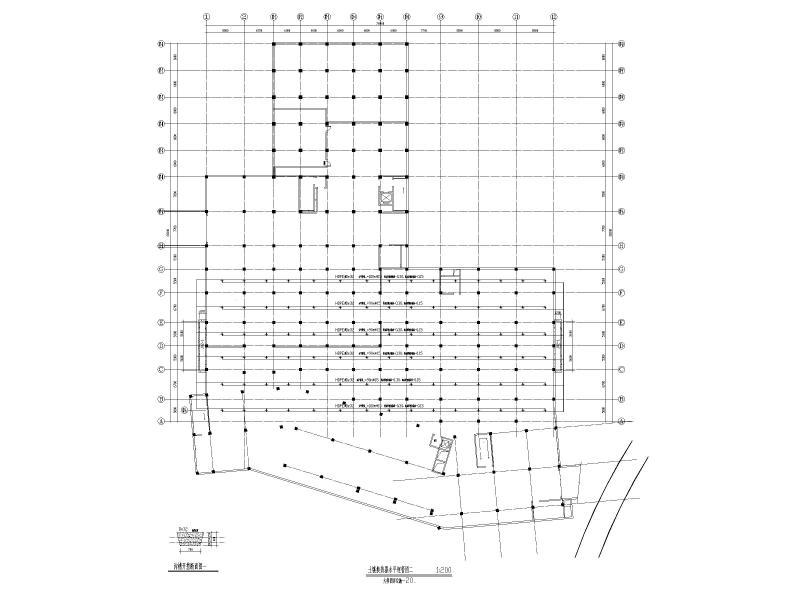

地下车库负一层地源管道平面图一

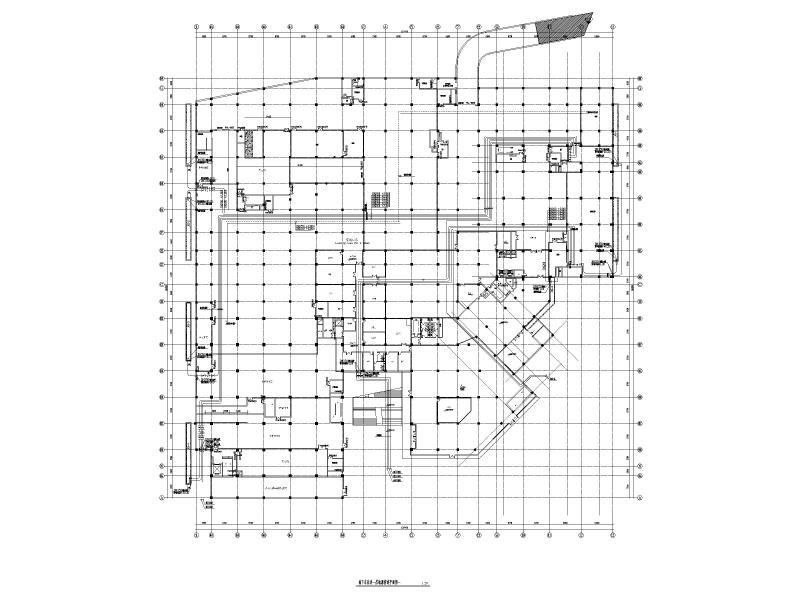

土壤换热器水平埋管图二

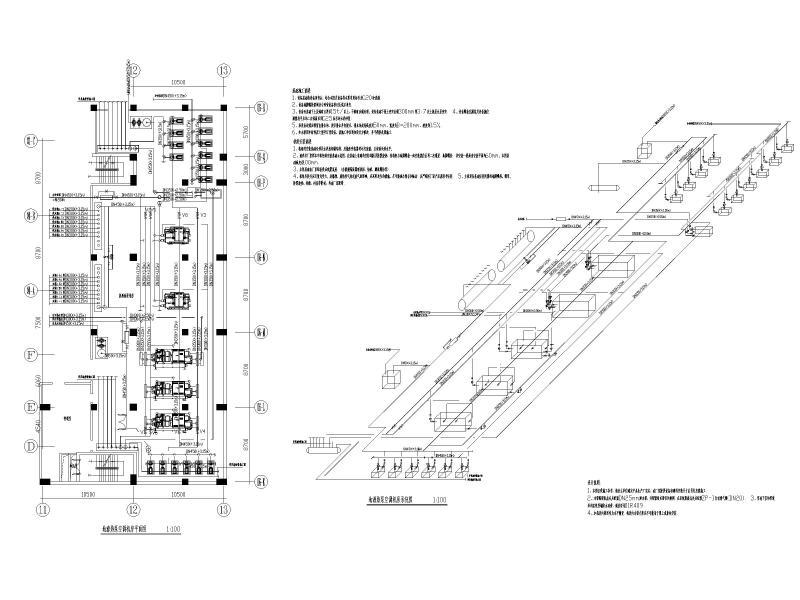

地源热泵空调机房平面图及系统图

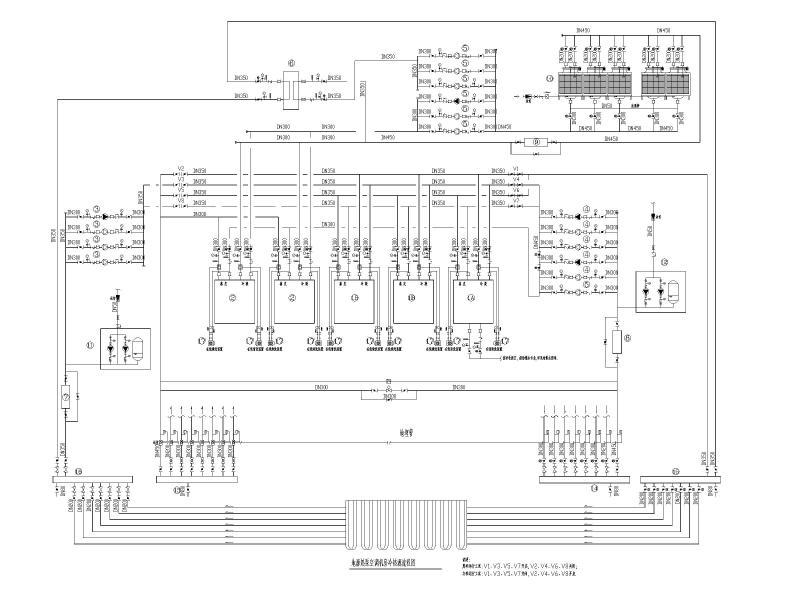

地源热泵空调机房冷热源流程图

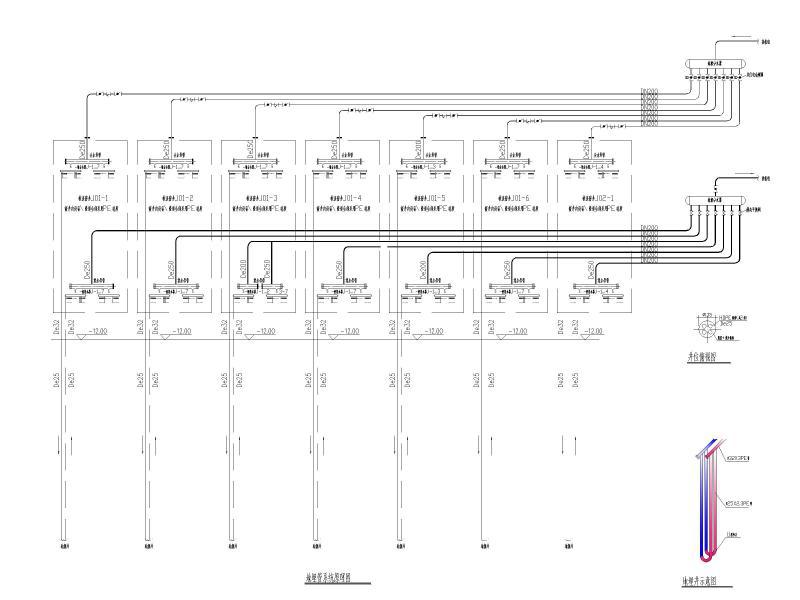

地埋管系统原理图

地源热泵空调机房冷热源监控原理图

设备管道大样

土壤换热器水平埋管大样图
