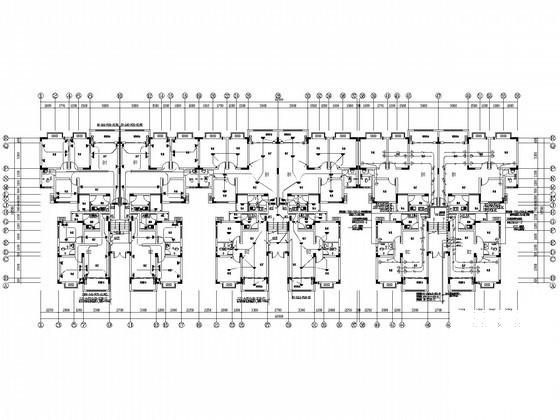

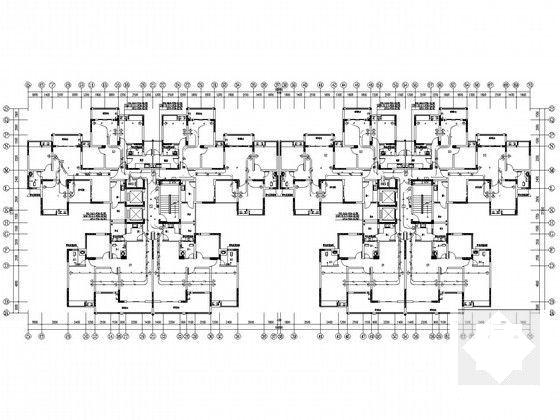

大型小区商业住宅楼电气CAD施工图纸（6栋楼、地下室）

附件详情

该附件是大型小区商业住宅楼全套电气施工图纸，总共128张，含6栋楼、地下室工程。
4#楼：1至六层均为住宅，属于三类防火建筑。该项目建筑面积15502.72平方米，建筑主体高18.00，建筑设计结构形式为框架结构，基础为挖孔桩基础。
5#楼：1至六层均为住宅，属于三类防火建筑。该项目建筑面积15502.72平方米，建筑主体高20.80m，建筑设计结构形式为框架结构，基础为挖孔桩基础。
6#楼：-3层为商业门面，-2层为商业门面局部为卫生服务站，-1层为幼儿园和社区服务中心，1至16层均为住宅，属于一类防火建筑。该项目建筑面积20700.77平方米，建筑主体高60.40m，建筑设计结构形式为剪力墙结构，基础为挖孔桩基础。
7#楼：1至28层均为住宅，属于一类防火建筑。该项目建筑面积15485.77平方米，建筑主体高99.00m，建筑设计结构形式为剪力墙结构，基础为挖孔桩基础。
8#楼,负一层为车库局部为设备用房，1至28层均为住宅，属于一类防火建筑。该项目建筑面积15502.72平方米，建筑主体高88.0m，建筑设计结构形式为剪力墙结构，基础为挖孔桩基础。
9#楼：1至28层均为住宅，属于一类防火建筑。该项目建筑面积15485.77平方米，建筑主体高99.00m，建筑设计结构形式为剪力墙结构，基础为挖孔桩基础。
电气设计包含10/0.4kV变配电系统；电力配电系统；照明系统；建筑物防雷、接地系统及安全措施；计算机宽带系统、 电视电话系统、可视对讲系统设计、火灾自动报警系统设计等。
