7层小区建筑给排水CAD施工图纸（4栋、地下室）
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计面积：20648.81平方米
- 建筑地上层数：7层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：43张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水方式：市政供水,分区供水,无负压供水
- 供水分区：两区
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：5
- 大样节点：水泵,泵房,卫生间
- 项目所在地：四川
附件详情
- 资料目录及主要材料表
- 给排水设计说明及图例
- 给排水系统原理图
- 给排水平面图
- 卫生间给排水大样图
- 地下室生活及消火栓系统原理图
- 地下室自动喷淋平面图
- 地下室给排水平面图

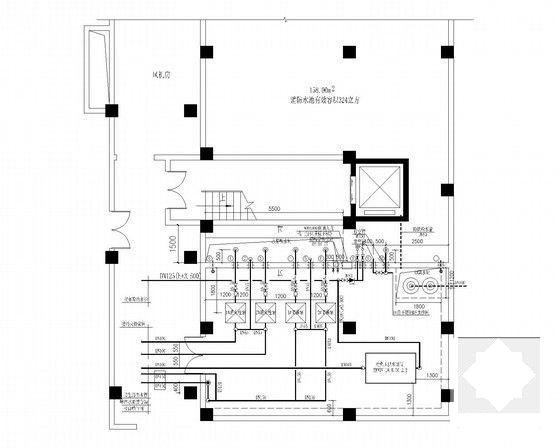

- 消防泵房机械安装大样图
附件详情
资料介绍：该项目总建筑面积约20648.81平方米，建筑高度23.5m。建筑层数为地上7层，地下1层。
设计内容: 该项目地下室的给排水系统，室内外消火栓给水系统,自动喷水系统。
，图纸共43张。

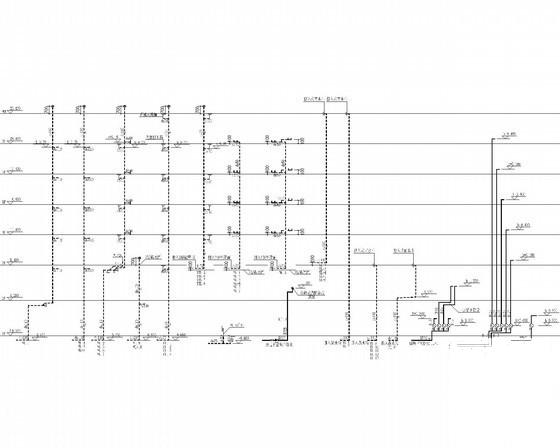

给排水系统原理图

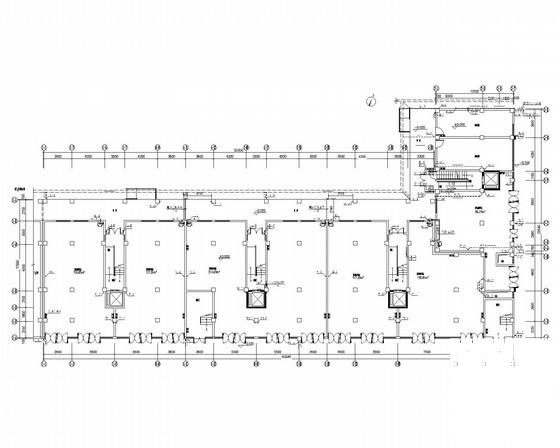

底层给排水平面图
图5
给排水系统原理图(二)
三层给排水平面图
室外给排水总平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：2.19 MB
- 收藏次数：0
-
文件名称：
附件-995860769567876950787.rar
