34层住宅楼及地下室给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：30700.70平方米
- 建筑地上层数：34层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：37张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：四区
- 排水体制：污废合流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：江苏
附件详情
- 设计说明
- 喷淋管道平面图

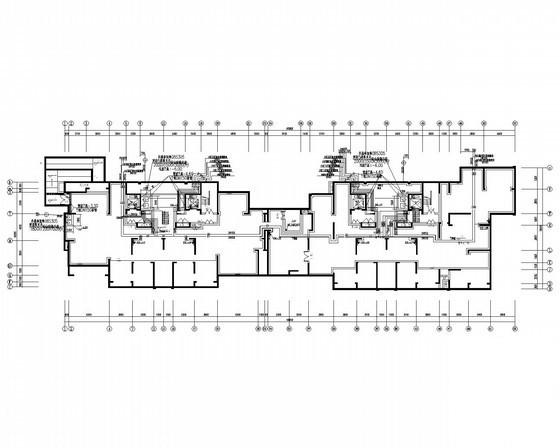

- 给排水平面图
- 冷凝水管道系统图
- 喷淋平面图
- 喷淋给水系统图
- 消火栓给水系统图
- 污水管道系统图
- 雨水管道系统图
- 消火栓管道系统图
- 给水管道系统图
- 排水管道系统图
- 冷凝水管道系统图
- 户型大样图
附件详情
该资料为江苏某高层住宅楼及地下室给排水施工图。
该项目为带一层地下室的三十四层住宅楼。地下一层为非机动车车库。建筑高度98.90m。建筑面积30700.70m。
设计范围：给水系统、
消防系统
、污水系统、废水系统、排水系统、雨水系统、喷淋系统。
，共37张图。

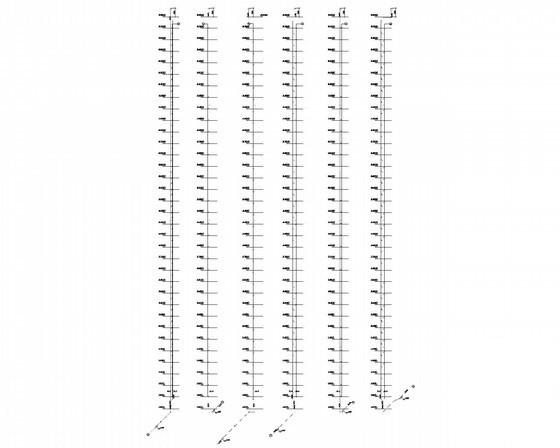

污水管道系统图（一）

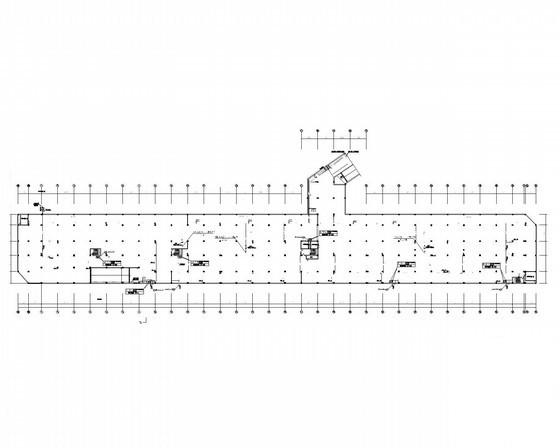

地下一层平时给排水平面图

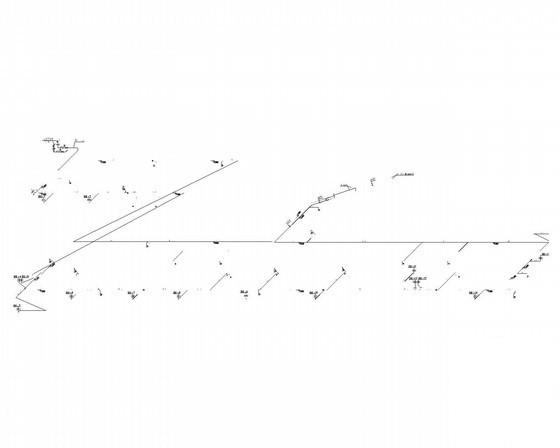

地下一层消火栓给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-10
- 评论次数：0
- 浏览次数：0
- 文件大小：4.73 MB
- 收藏次数：0
-
文件名称：
附件-995860795770599778655.rar
