大空间钢网架结构飞机库结构施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目地上一层,局部一层地下室水泵房,采用全现浇钢筋混凝土框架结构 ,大空间屋盖采用钢网架。主要柱网尺寸为46.0mx6.0m,室外地坪至大屋面总高度10.078m。该项目采用人工挖孔灌注桩,局部地下室采用桩基础加防水底板,基础设计等级为丙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,结构设计总说明附图,飞机库基础图,柱 平面布置图 ,网架平面图,上下弦布置图,腹杆图,檩条图,楼梯图等共计14张图。
包括飞机库及地下室pkpk模型计算。
分享投稿时间:近几年7月。

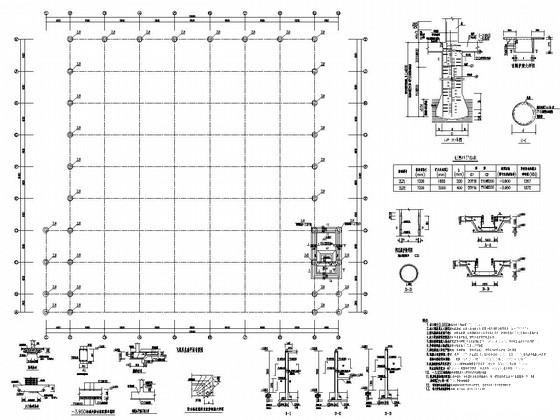

飞机库基础平面布置图

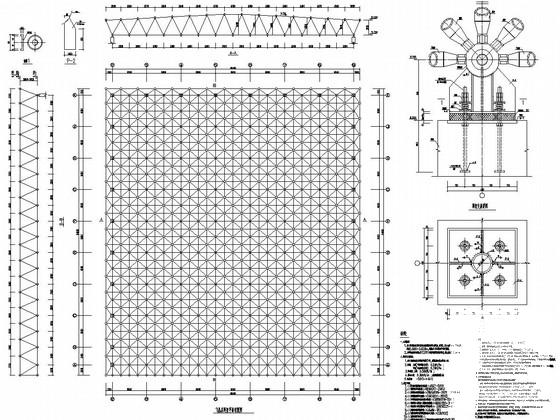

飞机库网架平面布置图

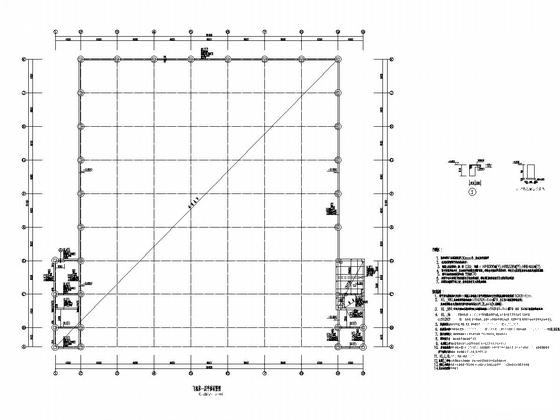

飞机库一层平面布置图

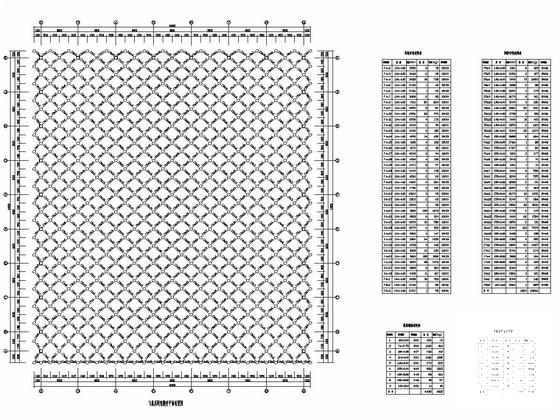

飞机库网架腹杆平面布置图

屋面檩条平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 空间网架结构施工 - 1
    空间网架结构施工 - 1
  • 空间网架结构施工 - 2
    空间网架结构施工 - 2
  • 空间网架结构施工 - 3
    空间网架结构施工 - 3
  • 空间网架结构施工 - 4
    空间网架结构施工 - 4
  • 空间网架结构施工 - 5
    空间网架结构施工 - 5
  • 空间网架结构施工 - 6
    空间网架结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
