4层高校艺术体育中心给排水CAD施工图纸(自动喷水灭火系统)

附件详情

项目概要及设计范围
该项目地上4层、地下一层，地下为车库。
设计内容包括：给水系统、排水系统、污废水系统、雨水系统、灭火器配置、消火栓系统、自动喷水灭火系统等内容。
（一）生活给水系统
给水水源引自校园给水管网，由市政给水直接提供，给水压力为 0.30MPa。
（二）生活污水系统
1、该项目室内排水采用雨污分流制，污水进室外化粪池后排至污水站，雨水直排至厂内雨水管网。
（三）雨水系统
1.屋面雨水、屋面天沟及较大的露台雨水设雨水斗排放，采用87型雨水斗或侧排式雨水斗；较小的露台雨水采用直立或侧排式地漏排放。
2.屋面雨水经雨水斗和室外雨水管排至室外明沟、室外雨水口或雨水检查井。
3.室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。
（四）消火栓给水系统
1、该项目室内消火栓用水量 15L/S；室外消火栓用水量 30L/S。
2、本栋楼由校区总消防给水引入两路进水管，本区域设室外地上式消火栓3套，室外消火栓的间距不大于120m，距路边不大于2m，距房屋外墙不小于5m，满足室外消防用水。

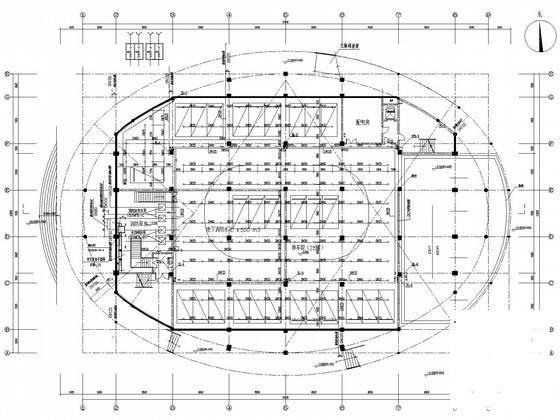

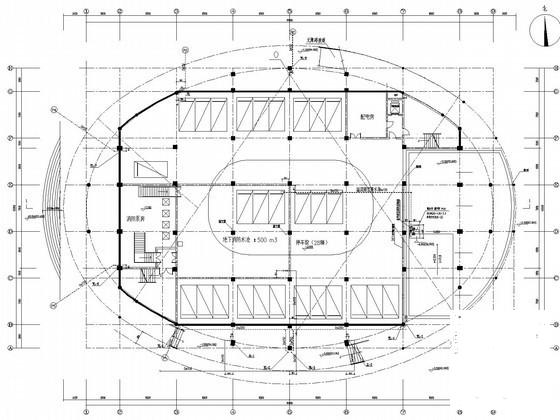

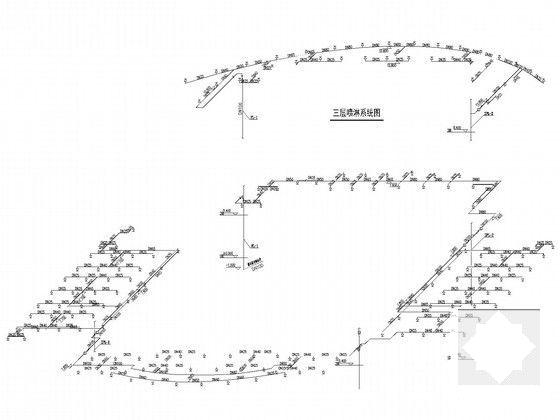

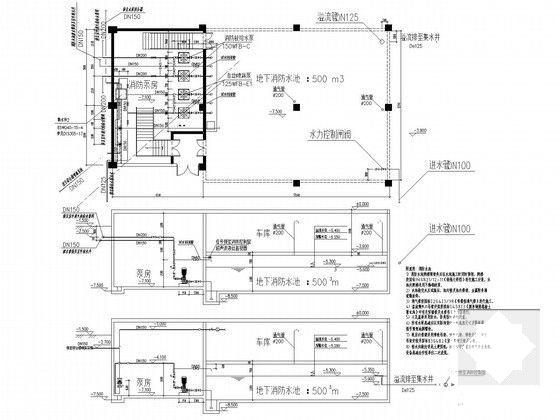

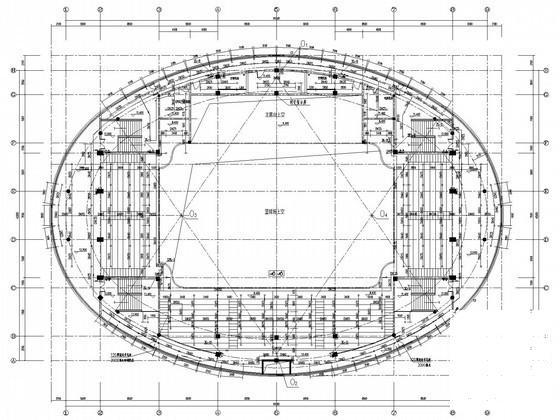

3、艺体中心设消防水池，水泵房内设消防加压泵,一用一备。
... ...
