3层大学体育馆给排水CAD施工方案图纸(自动喷水灭火系统)

  • 设计说明:有
  • 建筑类别:体育
  • 建筑高度:多层建筑
  • 建筑面积:13110平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 大样节点:水泵,泵房
  • 项目地址:天津

附件详情

  • 主要设备及材料表
  • 给排水总平面图
  • 给排水设计施工说明
  • 地下室 地沟平面图
  • 平面图
  • 地下室、地沟喷淋平面图
  • 给排水系统展开图
  • 消防水泵房详图

附件详情

工程介绍:
该项目是为体育馆项目,总建筑面积:13110平方米,其中地上建筑面积:12490平方米,地下建筑面积:620平方米,座位数4235个,按多层建筑设计,最大冻土深度69cm,最大积雪厚度20cm。建筑室内 ±0.000标高相当于大沽标高 3.400。
该项目给排水设计标高与建筑图一致,标高以米计,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。

设计内容:
该项目给设计范围包括生活给水系统、生活排水系统、消火栓给水系统、自动喷水灭火系统、自动消防炮灭火系统及屋面雨水排水系统。

稿件编制于2010年,共16张图纸。

虹吸雨水系统图

排水系统系统展开图

消火栓系统系统展开图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

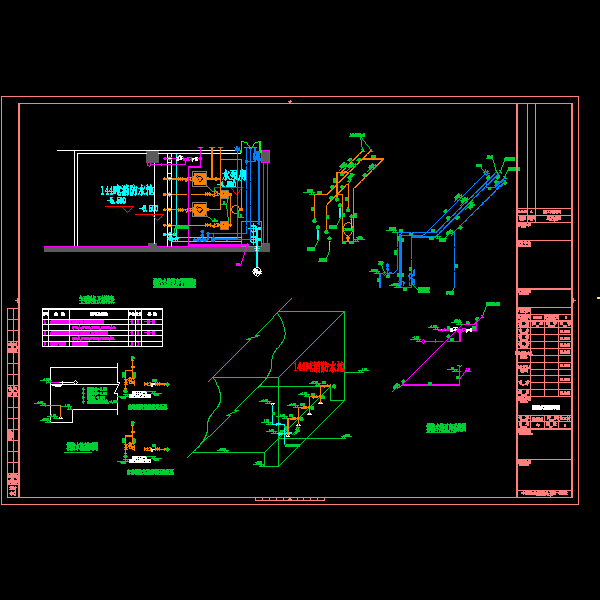

  • 3层大学体育馆给排水CAD施工方案图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 3层大学体育馆给排水CAD施工方案图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 3层大学体育馆给排水CAD施工方案图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 3层大学体育馆给排水CAD施工方案图纸(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
