34336平米27层住宅楼项目采暖及通风排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:34336平方米
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:采暖,防排烟
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式
  • 项目所在地:内蒙古

附件详情

一、项目概要:
单栋建筑面积为34336平米,地上27层,地下一层,为非可燃品库房地上为住宅...
二、采暖系统:
1.户内系统采用下供下回双管同程式系统。
2.燃气壁挂炉分户采暖系统,采暖供回水温度为80/60°C。
3.采用钢制柱式散热器采暖...
三、通风系统:
1.该项目所采用排风扇均须自带防倒流措施。
2.住宅厕所采用吸顶式排气扇...
四、防排烟系统:
1.有外窗的地上楼梯间采用外窗自然排烟,外窗可开启面积每五层不小于2m。
2.地下楼梯间采用窗井自然排烟,外窗可开启面积不小于2m...

图纸共17张。

通风及防排烟平面图

采暖系统图

合用前室正压送风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

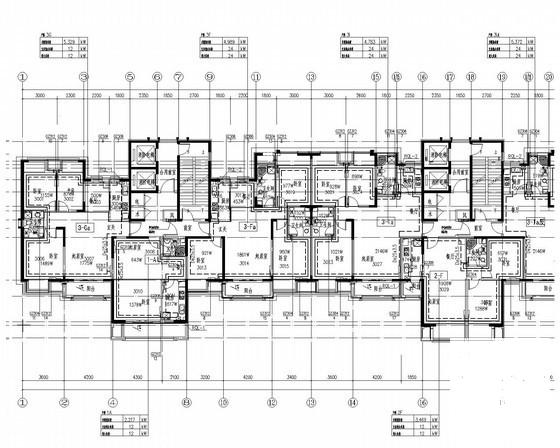

  • 住宅采暖排烟通风 - 1
    住宅采暖排烟通风 - 1
  • 住宅采暖排烟通风 - 2
    住宅采暖排烟通风 - 2
  • 住宅采暖排烟通风 - 3
    住宅采暖排烟通风 - 3
  • 住宅采暖排烟通风 - 4
    住宅采暖排烟通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
