高层住宅商业综合项目空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:292580.51平方米
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,定流量,变流量,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:四川

附件详情

一、项目概要:

该项目是一个高层住宅商业综合项目建筑,地上32层,地下2层,总建筑面积为292580.51平方米。图纸内容包含设计施工说明,主要设备材料表及图例,空调水系统流程图,空调通风系统示意图,风管平面图,水管平面图,水管、冷媒管平面图等...

二、空调系统:

1.冷热源:采用螺杆式风冷热泵机组...

2.风系统:采用风机盘管加新风...

3.水系统:采用采用冷源侧定流量,负荷侧变流量的一级泵系统,水管为竖向同程式、裙房水平环路采用异程式...

三、 通风防排烟 系统:

通风系统:地下室设备用房如水泵房、水箱间、贮藏间、内走道等按防火分区分别设置机械送风、排风系统;地下室的工程部、员工宿舍等设置空调的功能用房及地上无外窗的空调用房,均设置机械排风系统,排风量按空调新风量的90%确定...

防排烟系统:本子项地上防烟楼梯间均满足五层可开启外窗面积之和大于2平方米,均自然排烟;合用前室均设机械加压送风系统,风机统一放置于酒店屋顶,所有合用前室的加压送风口均采用多叶送风口;地下室不具备自然排烟条件的房间、内走道等设置机械排烟系统,不具备自然补风条件的区域设置机械补风系统,最大防烟分区面积不超过500m2。负担一个防烟分区的排烟风机风量不小于60m3/h.m2,负担2个及以上防烟分区的排烟系统风量按不小于最大防烟分区面积的120m3/h.m2确定,补风量不小于排烟量的50% ...

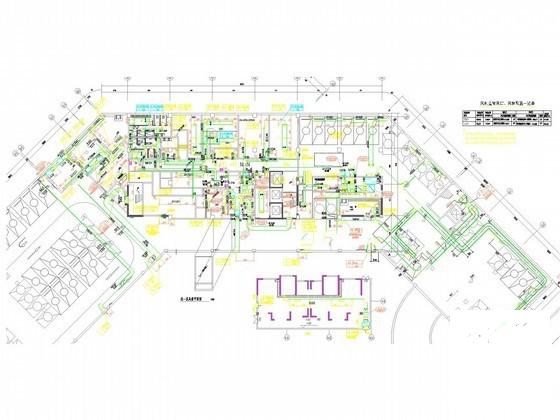

一层风管平面图

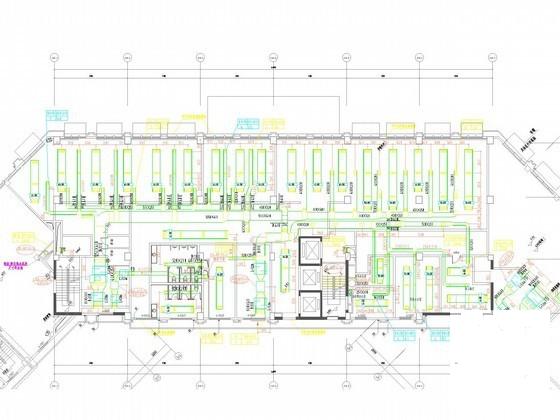

二层风管平面图

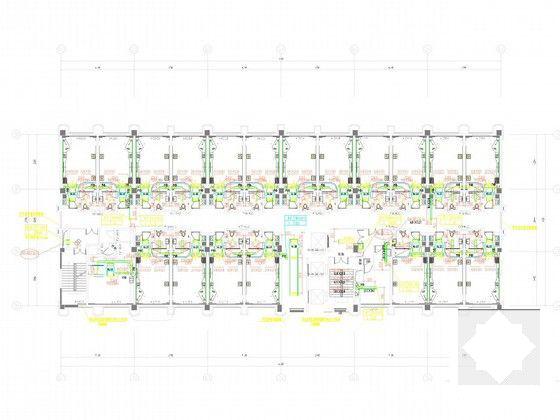

十一层风管平面图

五~十层风管平面图

四层风管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层防排烟设计 - 1
    高层防排烟设计 - 1
  • 高层防排烟设计 - 2
    高层防排烟设计 - 2
  • 高层防排烟设计 - 3
    高层防排烟设计 - 3
  • 高层防排烟设计 - 4
    高层防排烟设计 - 4
  • 高层防排烟设计 - 5
    高层防排烟设计 - 5
  • 高层防排烟设计 - 6
    高层防排烟设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
