3层小型宾馆酒店采暖及通风排烟系统设计CAD施工图纸(给排水设计)

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1697.25平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:通风,采暖
  • 水系统:同程式
  • 送风方式:散流器送风
  • 项目所在地:山西

附件详情

一、项目概要:
此楼为地上三层建筑;总建筑设计面积:1697.25m2...
二、冷热源:
采暖热源来自本矿锅炉房或接室外市政热网,采暖热媒为95/70℃热水...
三、采暖系统:
1.户内采暖系统为水平串联单管同程式。
2.卫生间考虑浴霸辅助采暖。
3.采用钢制柱式散热器采暖...
四、通风系统:
1.卫生间设置机械排风。
2.卫生间换气次数5~10次...

图纸共11张。

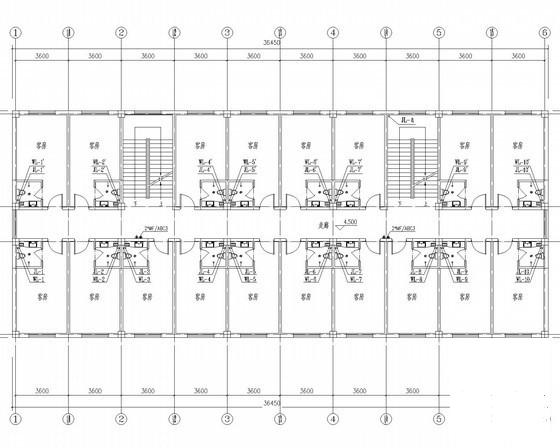

给排水平面图

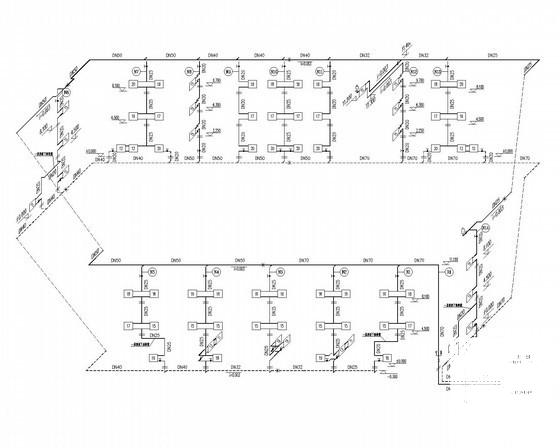

采暖系统图

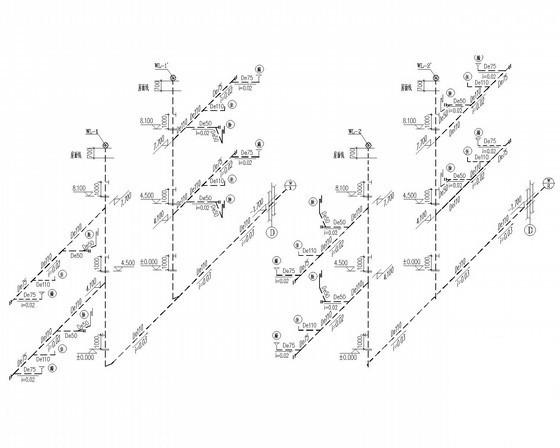

排水系统图
