5层住宅楼空调及通风排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
1.该项目为该项目位于南京市,为建筑裙房一至五层装修项目。
二、空调系统:
采用冷暖型变冷剂流量多联机空调系统
三、通风排烟系统:
1、新风系统采用普通通风机满足室内新风要求,新风不经过空调处理。
1.排风换气次数:卫生间排风12次/h
2.加压送风系统

图纸共62张。

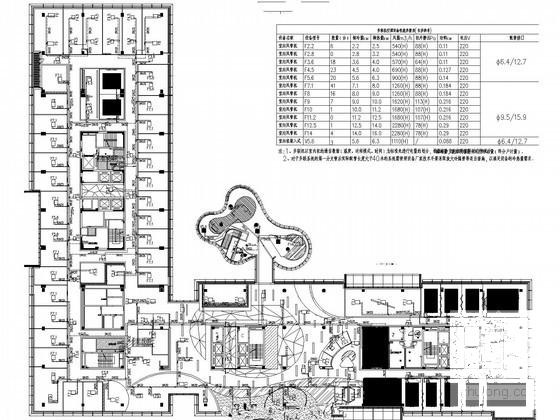

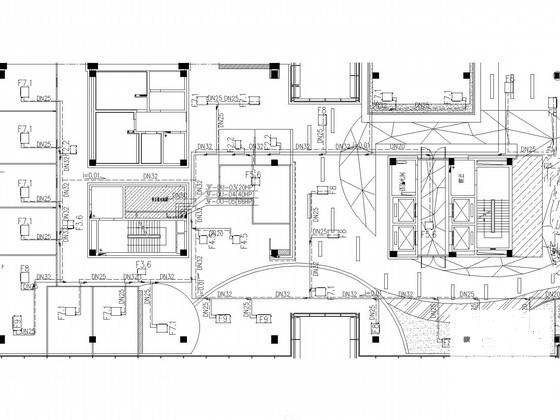

冷媒平面拆分图

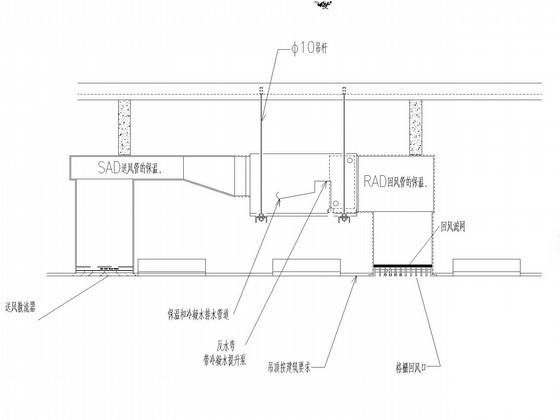

空调内部安装详图

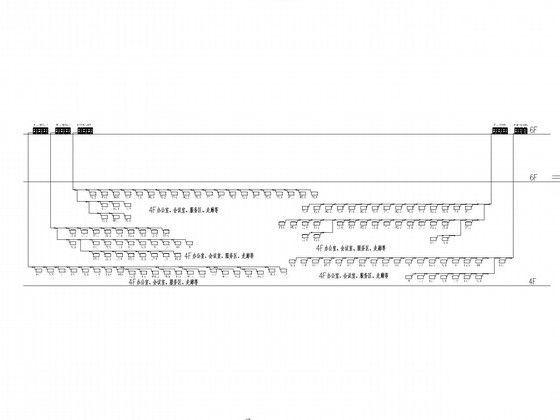

冷媒原理图

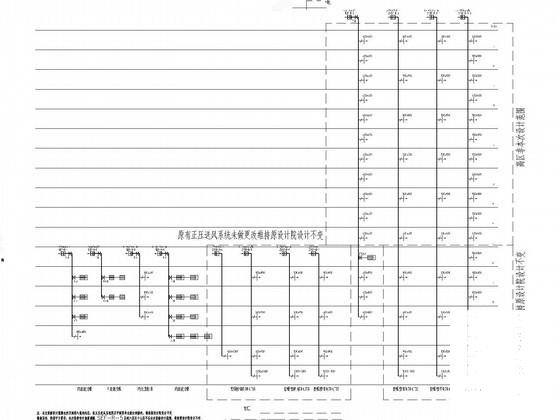

通风排烟系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅楼通风排烟 - 1
    住宅楼通风排烟 - 1
  • 住宅楼通风排烟 - 2
    住宅楼通风排烟 - 2
  • 住宅楼通风排烟 - 3
    住宅楼通风排烟 - 3
  • 住宅楼通风排烟 - 4
    住宅楼通风排烟 - 4
  • 住宅楼通风排烟 - 5
    住宅楼通风排烟 - 5
以上是部分截图,请下载附件后查看完整高清内容
