多层住宅楼建筑采暖通风排烟系统设计CAD施工图纸（机械采暖系统）

附件详情

一、项目概要：
建筑性质:住宅楼。建筑总面积 ：23326.56平方米，均地上6层,地下1层...
二、采暖热源
该项目热源由小区换热站集中供给,热媒为热水,供回水设计温度80/55°C...
三、采暖系统：
1.采用分户供暖热计量散热器采暖设计。
2.采暖系统采用分户供暖热计量系统。

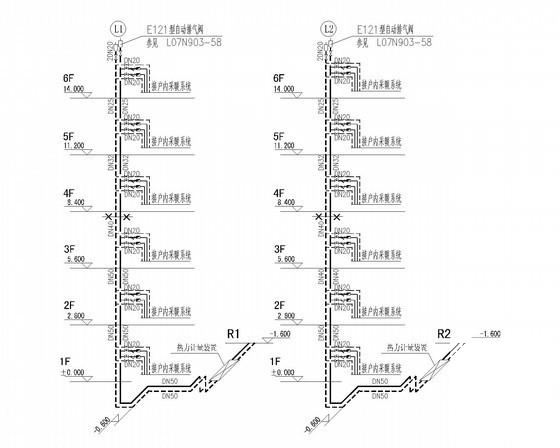

3.各户均采用下供下回双管同程式机械采暖系统...

图纸共21张。
