住宅开发区改造工程通风及防排烟系统设计图纸

附件详情

一、项目概要:
项目为于山东省蚌埠市,为一住宅区改造工程...
二、通风系统:
1.该项目建筑楼梯间和电梯合用前室,楼层防烟剪刀楼梯间设计机械防烟系统。
2.正压风机均配带电联动控制系统线接点并与消防控制中心联锁...

图纸共50张。

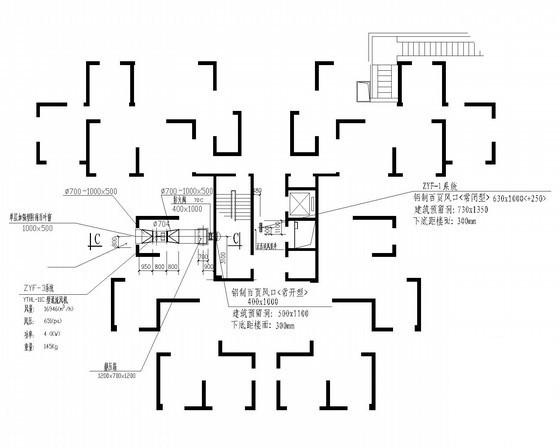

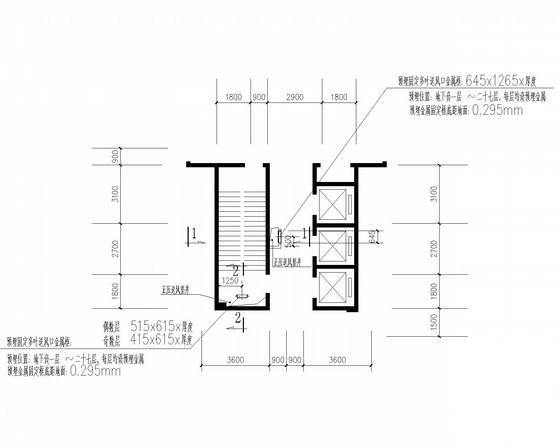

多叶送风口金属框大样平面图

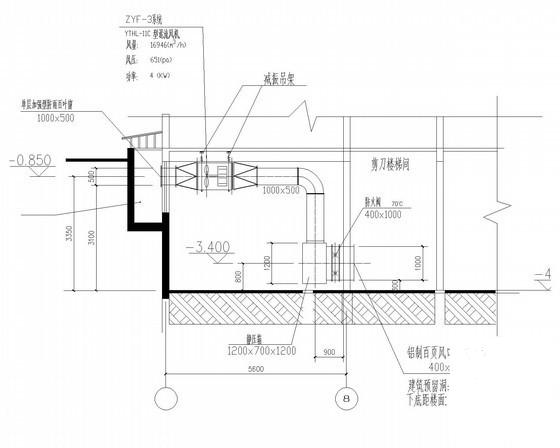

剖面图

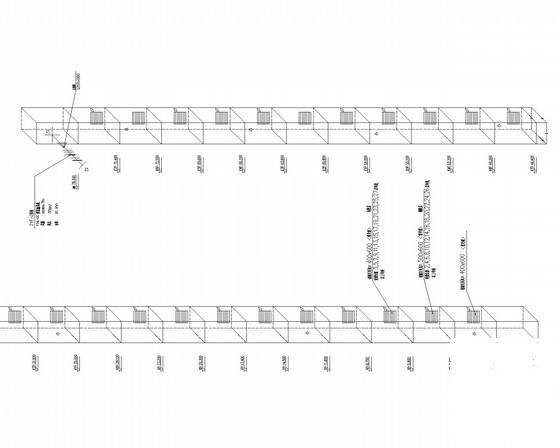

正压送风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 通风工程防排烟 - 1
    通风工程防排烟 - 1
  • 通风工程防排烟 - 2
    通风工程防排烟 - 2
  • 通风工程防排烟 - 3
    通风工程防排烟 - 3
  • 通风工程防排烟 - 4
    通风工程防排烟 - 4
以上是部分截图,请下载附件后查看完整高清内容
