11层酒店通风及防排烟系统设计CAD施工图纸(节能设计)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:

该项目位于江西省,是一个高层酒店建筑,地上十一层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,排烟系统图,排风系统图,进风示意图,通风排烟平面图,通风平面图,屋顶风机布置平面图等...

二、通风排烟系统:

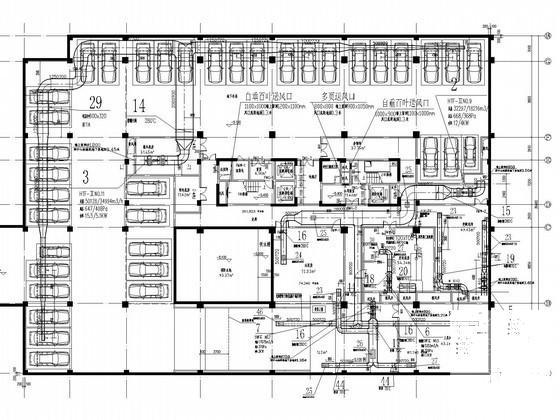

1.通风系统:地下室汽车库按防火分区各设机械排风系统.排风管兼排烟管共一条管道,平时排风.补风由汽车出入囗自然进风。地下室配电房.设置独立的机械送.排风系统。柴油机房.储油间设独立的排风系统.确保平时通风换气...

2.防排烟系统:.地下室汽车库分为一个防火分区.设备房(包括走廊)为一个防火分区.共计为2个防火分区;防烟分区采用隔墙或从顶棚下突出不小于0.5m的梁挡烟进行划分;地下室走廊设置机械排烟和送风系统.平时通风.火灾时排烟...

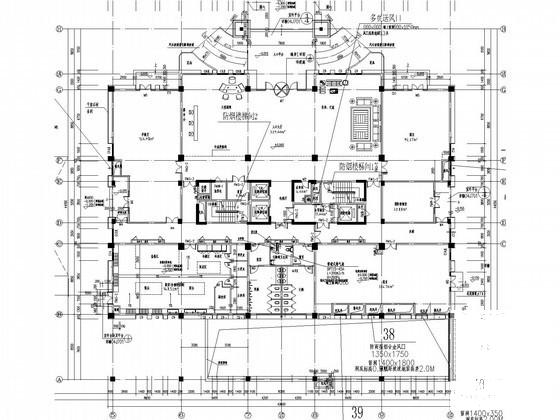

底层通风平面图

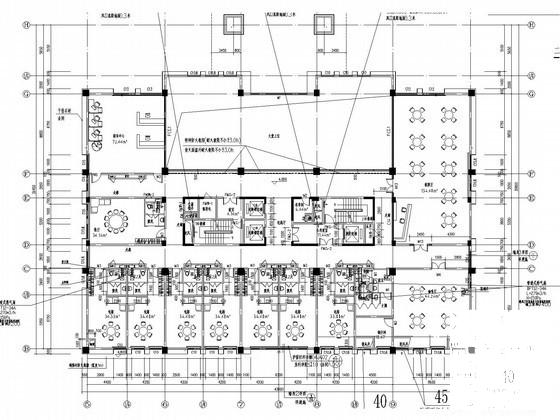

二层通风平面图

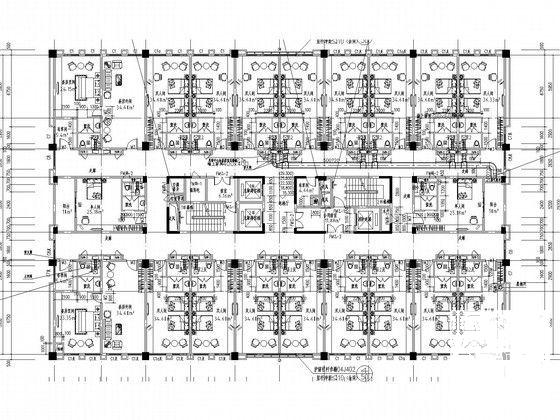

四层通风平面图

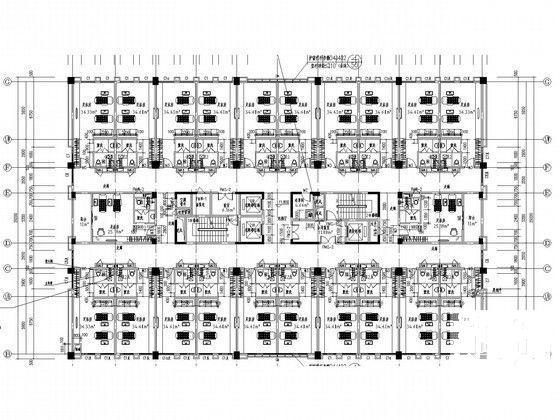

五~八层通风平面图

三层通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11层酒店通风及防排烟系统设计CAD施工图纸(节能设计) - 1
    第 1 张图
  • 11层酒店通风及防排烟系统设计CAD施工图纸(节能设计) - 2
    第 2 张图
  • 11层酒店通风及防排烟系统设计CAD施工图纸(节能设计) - 3
    第 3 张图
  • 11层酒店通风及防排烟系统设计CAD施工图纸(节能设计) - 4
    第 4 张图
  • 11层酒店通风及防排烟系统设计CAD施工图纸(节能设计) - 5
    第 5 张图
  • 11层酒店通风及防排烟系统设计CAD施工图纸(节能设计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
